TouchControl 5——当RTW监听控制遇到Audio over IP

/ 阅读:172
作者: DMT传新科技

认识TouchContro 5,我们基于

Dante® AoIP的带表桥监听控制台

认识TouchContro 5,我们基于

Dante® AoIP的带表桥监听控制台


2022年第三季度上市

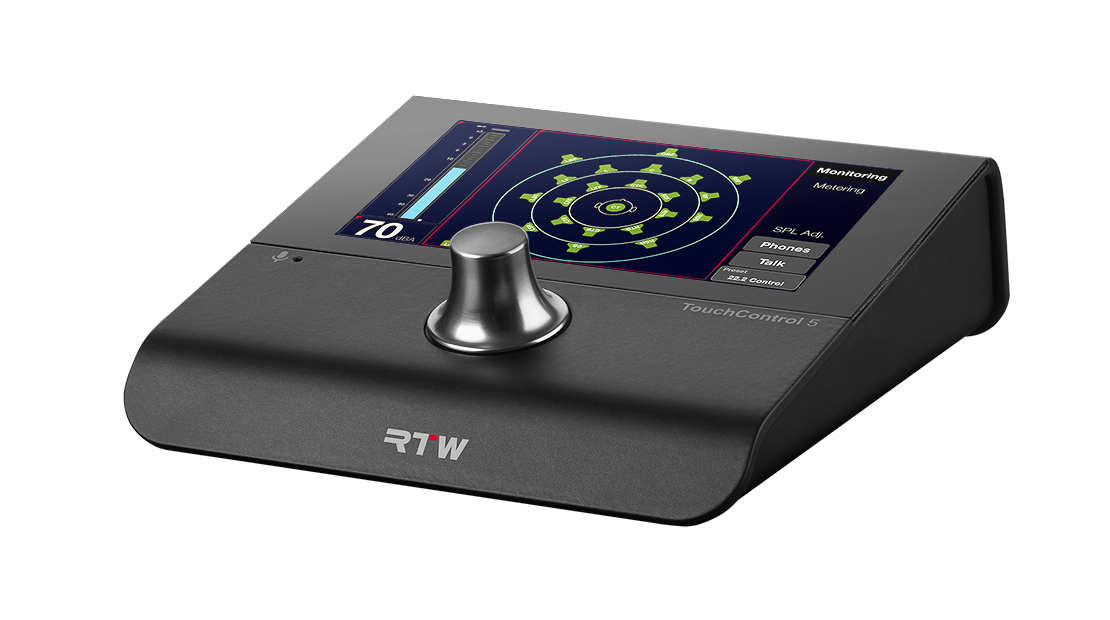

认识TouchControl 5,我们基于Dante® AoIP的带表桥监听控制台。

它建立在我们制作广播级监听控制器悠久而让人自豪的历史之上,具有一个 5 英寸的直观触摸屏和小巧精致的外观,可为您的桌面节省出宝贵的空间。

它甚至具有 RTW 标准精度的表桥,并包含了使用内置麦克风测量的 SPL功能。

  • 为Dante® Audio over IP音频网络所提供的监听控制
  • 用于测量SPL和进行对讲的集成麦克风
  • RTW标准表桥,使用优质 PPM、True Peak和 VU 技术

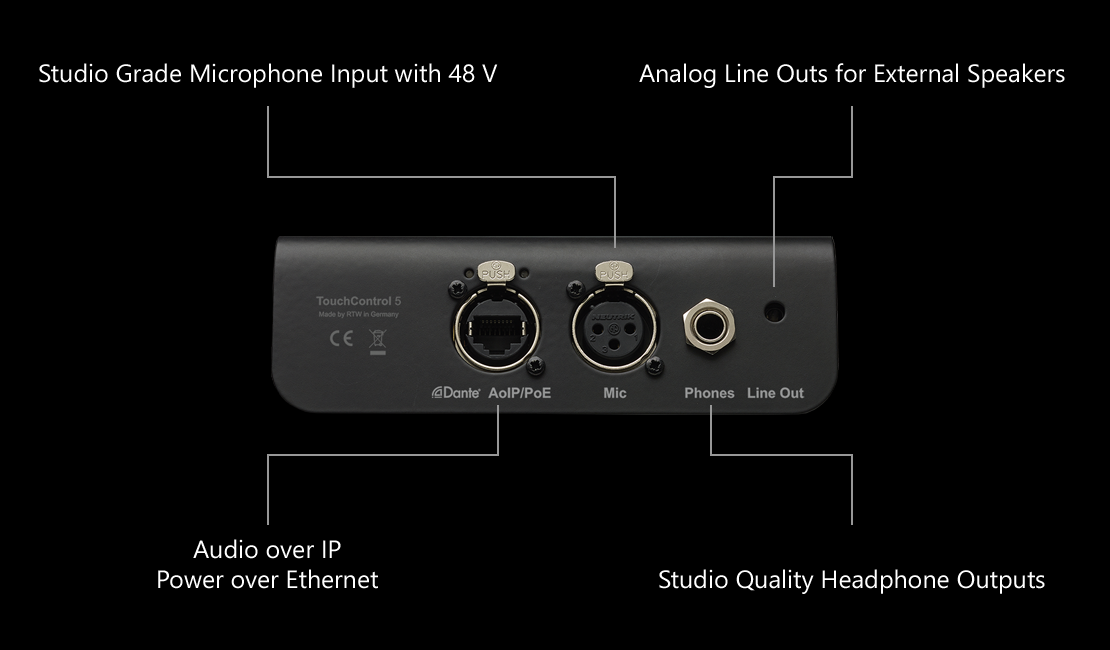

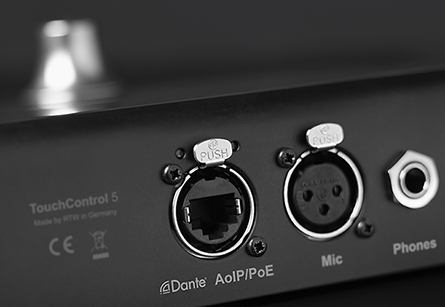

TouchControl 5接口

TouchControl 5 的设计理念包含了为网络而生的概念,因此,它不需要很多与外界的连接,而这也是我们能够在一个非常小的结构空间里完成这台设备所有功能设计的原因。TouchControl 5的网络端口不仅提供32 输入和 32 输出的音频通道,还同时为设备提供电源。除此之外,您还会发现这台设备也带有原始的 24 位/96 kHz IO设置。

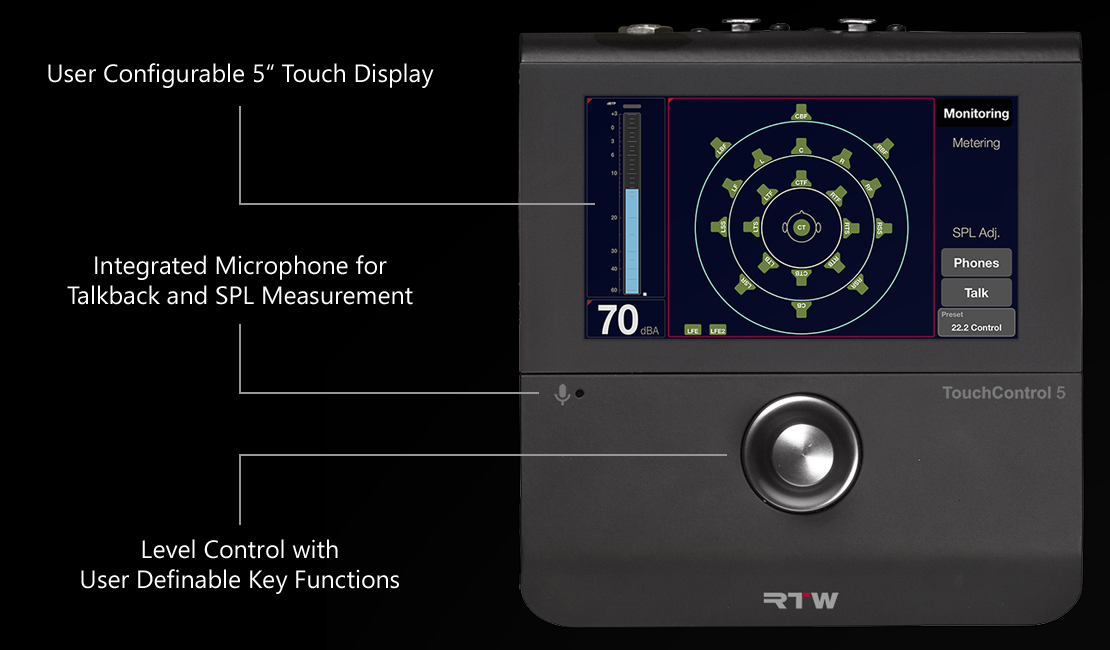

TouchControl 5前面版

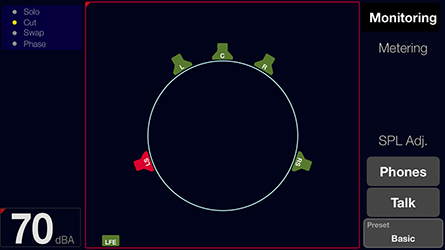

在 TouchControl 5 的正面,集成的麦克风可以为 SPL 测量提供信号,也可用于对讲。其5 英寸触摸屏支持用户配置,支持同样功能的还包括其可推动的旋钮。



经过实测考验的环绕声控制引擎

我们的设备经过世界各地许多广播行业工程师的尝试、测试和认可,和他们一样,您会发现这台设备的监听控制引擎有着与我们负有盛名的传统环绕声监听控制器一致的优异表现。

它的亮点很多,但请容许我们介绍以下这些不容错过的内容:混音下变换、 A/B源比较、SPK 选择、校准监听(使用内部麦克风或手动设置)、声压级读数、Solo、Cut、交换、相位、单声道、Dim、静音和测试音发生器等。

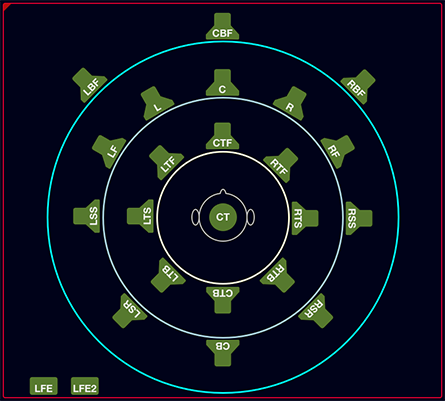

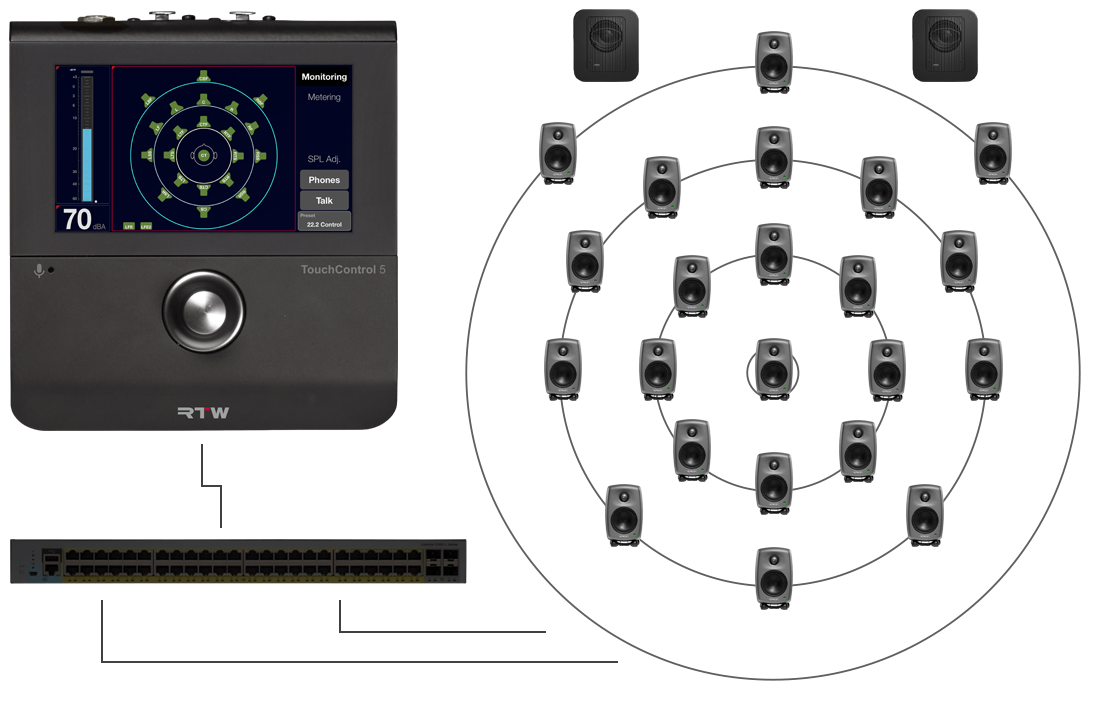

从立体声到 22.2 的监听控制

TouchControl 5 支持多达 32 个 Dante® 通道输入和输出,可以轻松处理从立体声到 22.2 标准的通道配置。


专为Dante® Audio over IP而打造



  • TouchControl 5 专为 Dante® Audio over IP 网络而生
  • 它支持 32 个输入和输出通道,最高可达 96 kHz的采样率
  • 它还支持AES67 IP 音频标准

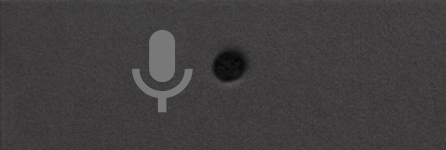

用于 SPL 或对讲的内置麦克风

TouchControl 5 带有内置麦克风,可用于对监听进行校准。

此外,它也充当对讲麦克风,并且可以与音频网络中任何节点的音频信号进行对讲。

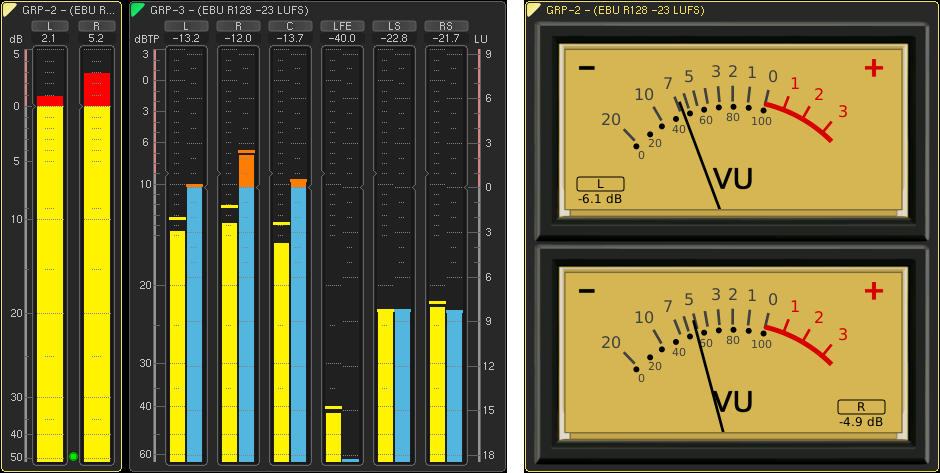

RTW 表桥

如您所知,表桥在任何 RTW 设备中都扮演着重要的角色,在TouchControl 5 中也是如此。

设备的PPM表桥引擎取自我们的高端 TouchMonitor 表桥设计,您可以通过多种方式来对表桥显示作出用户化的设置,包括调整显示的比例、颜色等参数。


使用True Peak技术的表桥当然也是整个表桥功能的一部分,此外我们还支持VU表桥和“英式 PPM”表桥。

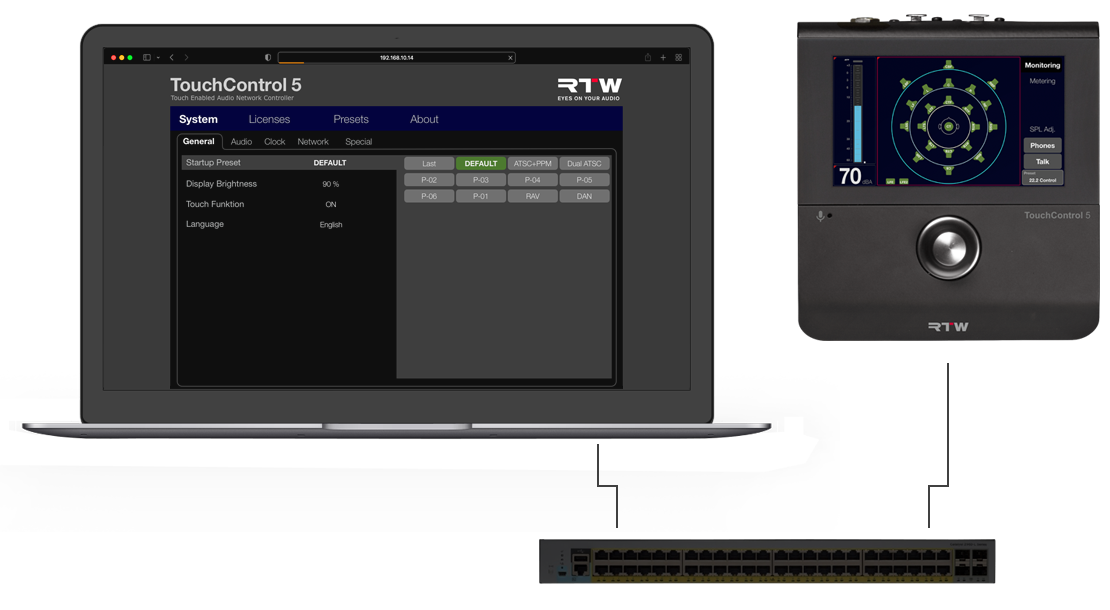

使用基于Web的界面并轻松设置RTW 表桥

作为一个真正的网络设备,TouchControl 5 的设置是通过使用标准网络浏览器来完成的。

您可以在浏览器打开的界面上对设备进行整体设置、管理预设、并进行许可证管理等一系列任务。

您还可以设置对设备进行操作的权限,这包括将可操作的范围设置到仅包含某些特定的功能,这样一来就可以避免在演出期间不必要的意外操作。


全新形态的监听控制器

观看TouchControl 5的介绍视频:

建立在 RTW传奇的力量之上

TouchControl 5 建立在我们制造高端监听控制器的悠久而让人自豪的历史之上。世界各地许多大型的广播电台里仍然使用着我们的经典型号SurroundControl 31900和31960。

在外观方面,您可以清楚地看到TouchControl 5与30050 远程监听控制器的许多相似之处。

而在内部方面,您可能会发现更多的相似之处,这是因为TouchControl 5 的监听引擎正是基于 31900 的监听引擎来制作的。

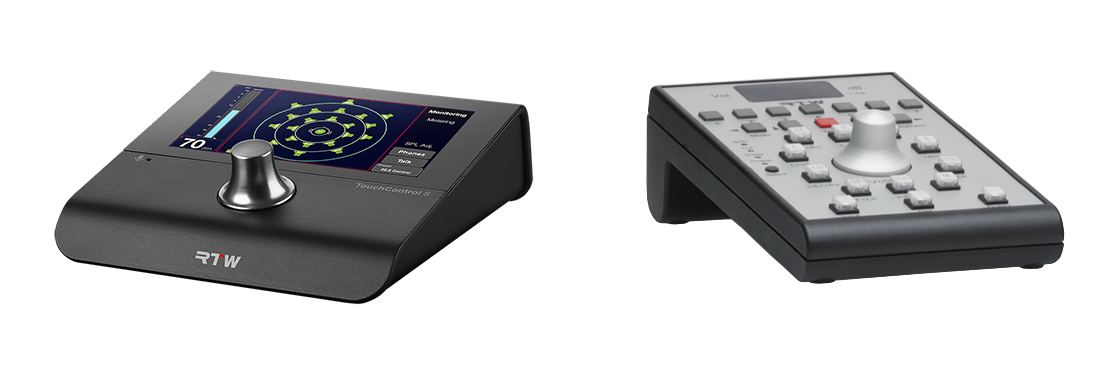

TouchControl 5 (2022)和Remote Control 30050 (2004)

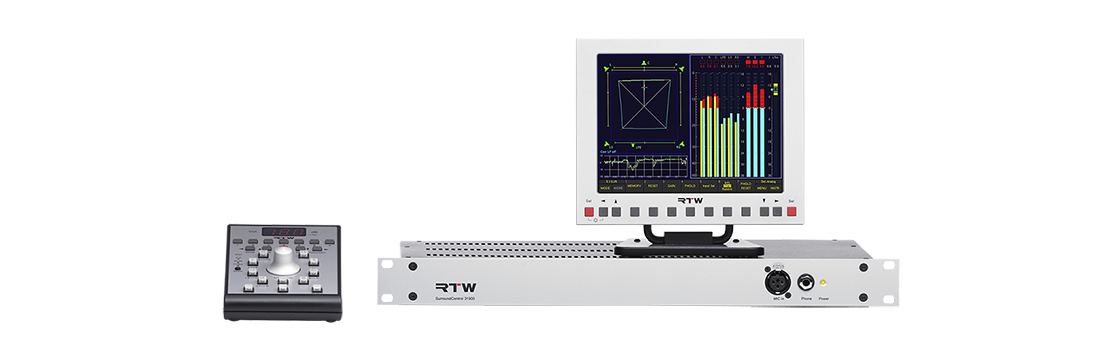

SurroundControl 31900


主要特点

  • 提供对多达 24 (32) 个音频通道的电平控制。
  • 支持用户化配置的 5 英寸触摸显示屏。
  • 用于对讲和 SPL 测量的集成麦克风。
  • 录音棚级专业麦克风输入:48 V 幻象供电高品质麦克风输入 (XLR)
  • 支持用户自定义按键功能的电平控制:电平控制编码器可用于控制所选音频通道的电平,可以通过按下按键实现mute或dim功能。
  • 强大的耳机输出:1/4 英寸耳机输出,可选择监听用户自定义的缩混信号。
  • 模拟扬声器输出:3.5 毫米扬声器输出接口,可选择监听用户自定义的缩混信号。

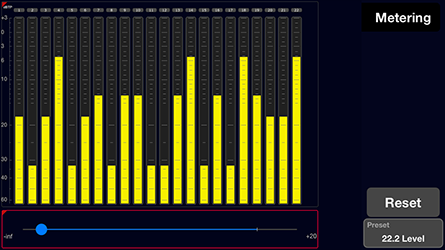

  • 24 (32) 个通道电平测量:最多可以测量 32 个不同配置的通道。
  • 使用基于 Web 的界面进行轻松设置
  • 支持Dante® 音频网络。
  • 符合 AES67 标准
  • 使用内部麦克风或手动设置进行监听校准。
  • 以太网供电:一根线缆同时用于音频和电源(符合 IEEE 802.3af标准)
  • 支持高达24 bit、96 kHz 的采样率
  • 购买许可的方式支持提供具有吸引力的定价
  • 可锁定的操作模式:防误操作设置,可限制只能访问相关功能。防止演出期间的意外操作。
  • 不同版本:带基本功能的桌面式型号(订货号 32500)或带有多通道和监听许可证的预配置型号(订货号 TC5-MON)


许可证

以下描述的功能可能需要额外的许可证。



基本功能(无需许可证)

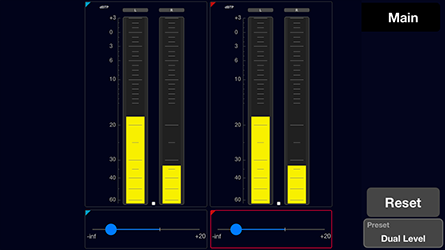

  • 4 通道电平控制(4 x 输入,4 x 输出)
  • 简单推子
  • 2 x 2 通道(立体声)或 4 x 1 通道(单声道)控制
  • 带有 TP 和相位功能的基本 PPM



监听控制

(许可证 SW32010)

  • 下变换缩混
  • 带有 A/B 源比较功能的声源选择
  • 扬声器选择功能
  • 使用内部麦克风或手动设置监听校准
  • 声压级读数
  • Solo、Cut、交换、相位
  • 单声道、Dim、Mute
  • 测试音发生器
  • 启用线路输出
  • 启用电话输出


多通道

(许可证 SW32001)

  • 最多可同时使用 32 个音频通道



高级表桥

(许可证 SW32006)

  • PPM 和 TruePeak 表桥
  • PPM 刻度,TouchMonitor 样式
  • VU表桥
  • 英式PPM表桥



配件


以太网电源接口

许多以太网交换机提供以太网供电的 (PoE),因此在很多情况下,TouchControl 5 都是不需要额外电源的(以太网电源接口)。

如果您确实需要它,我们为不同地区的电源配置提供了不同的电源接口。

金属安装版

使用安装板,TouchControl 5 可以安装在麦克风支架或类似支架 (3/8") 上。
