“学会奖”评选即将开始!一个标准的5.1.4监听系统该怎么搭建?

/ 阅读:380
作者: GENELEC真力



中国电影电视技术学会 2020 年 “声音制作优秀作品奖” 的评选即将开始!


《参评作品要求(电视与新媒体类)》中提到:所有参评作品的声音规格可以是立体声、环绕声或三维声制式,这也就规定了作品的制作和评审应该使用什么样的监听系统

在一个正确、规范的监听系统中制作出来的节目,更能够适应不同的终端重放环境,当然,也更能够在评审现场呈现出它该有的效果。

过去的几年中,GENELEC真力团队有幸参与协助了包括 “学会奖”、“金帆奖” 在内的多次评审监听系统的搭建调试,我们在此分享一些方法和经验,也提出几个细节注意事项,以协助大家正确地校准自己的监听系统,顺利制作,顺利拿奖!

(毕竟,如果是因为制作时使用的监听系统有问题,而导致作品在其他环境中呈现效果不好,那制作者难免有点儿冤,是不是。)


▲ 2019年CSMPTE声音技术研讨会


怎样才算是一个正确、规范的监听系统?

这份由国际电信联盟(ITU)发布的国际标准你不得不看:

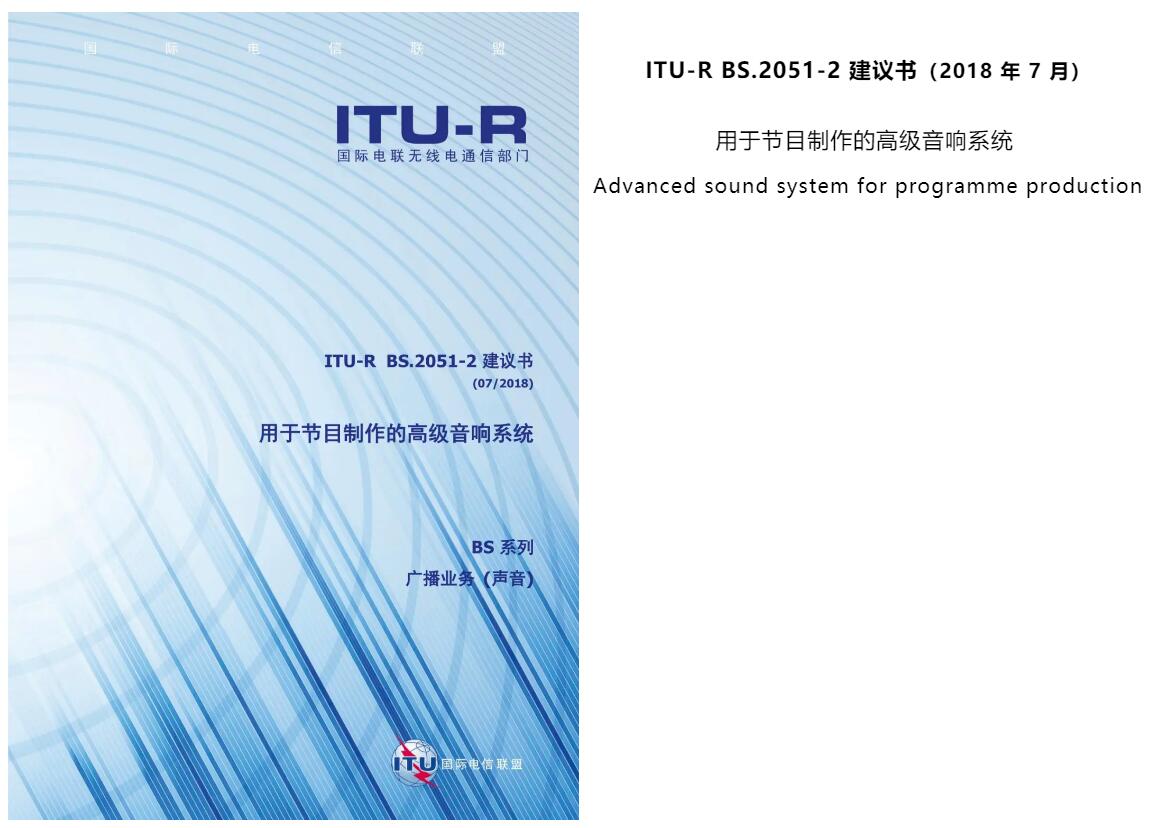

这份 ITU-R BS.2051-2 建议书包含了从立体声到沉浸式三维声监听系统的配置、布局和调试要求,内容比较多,真力帮你划一下重点


详细资料下载

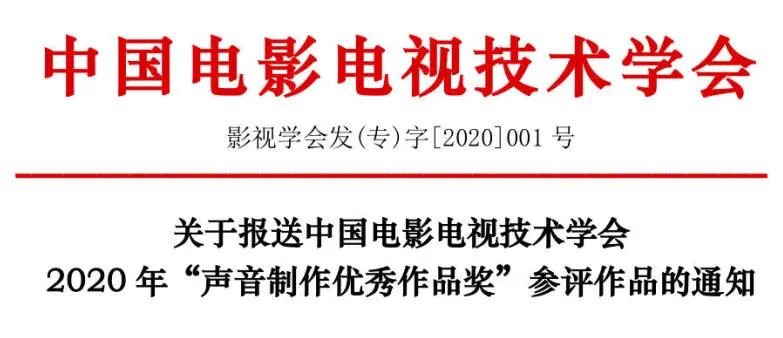

     📎     查看及下载学会官网发布的《参评作品要求》和《作品申报表》

  • http://www.csmpte.com/2020/06/18/ARTI1592446341410135.shtml


    📖   关于中国电影电视技术学会(CSMPTE)

  • 于 1982 年在北京成立,是由中国电影、电视、广播和网络视听领域的科技工作者和相关单位自愿组成的全国性、学术性、非营利性社会组织。现在拥有团体会员 140 多个,个人会员 2000 余人,是发展中国电影、电视、广播和网络视听科学事业的社会力量。


    📖   国际电信联盟(ITU)

  • 是联合国负责信息通信技术事务的专门机构,成立于1865年,本着 “致力于连通世界(Committed to connecting the world)” 的宗旨,联盟的重要工作之一就是制定国际通用的行业技术标准,以确保实现网络和技术的无缝互连。


     📎    下载ITU-R BS.2051-2 建议书(中\英文):

  • https://www.itu.int/rec/R-REC-BS.2051-2-201807-I/en


1.  系统配置


立体声监听系统的搭建和校准,相信大家已经烂熟于心了,我们今天主要说说三维声监听系统,以 5.1.4 系统为例(又被称作 5.1+4h),这也是以往几年的作品评审现场中最常被采用的系统配置。

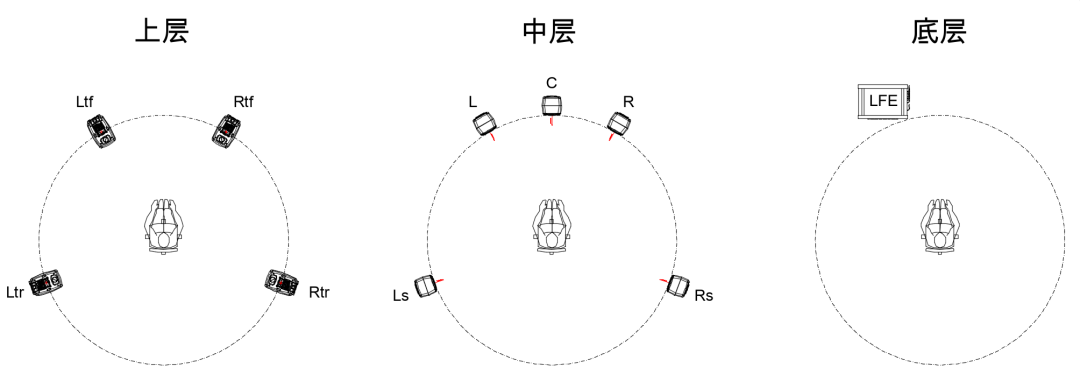

5.1.4 的意思是:水平方向 5 只音箱,上方 4 只音箱,再加 1 只或多只超低音箱用于重放 LFE 声道(又被称作 .1声道 )。


5.1.4 (又被称作 5.1+4h)监听系统 俯视图

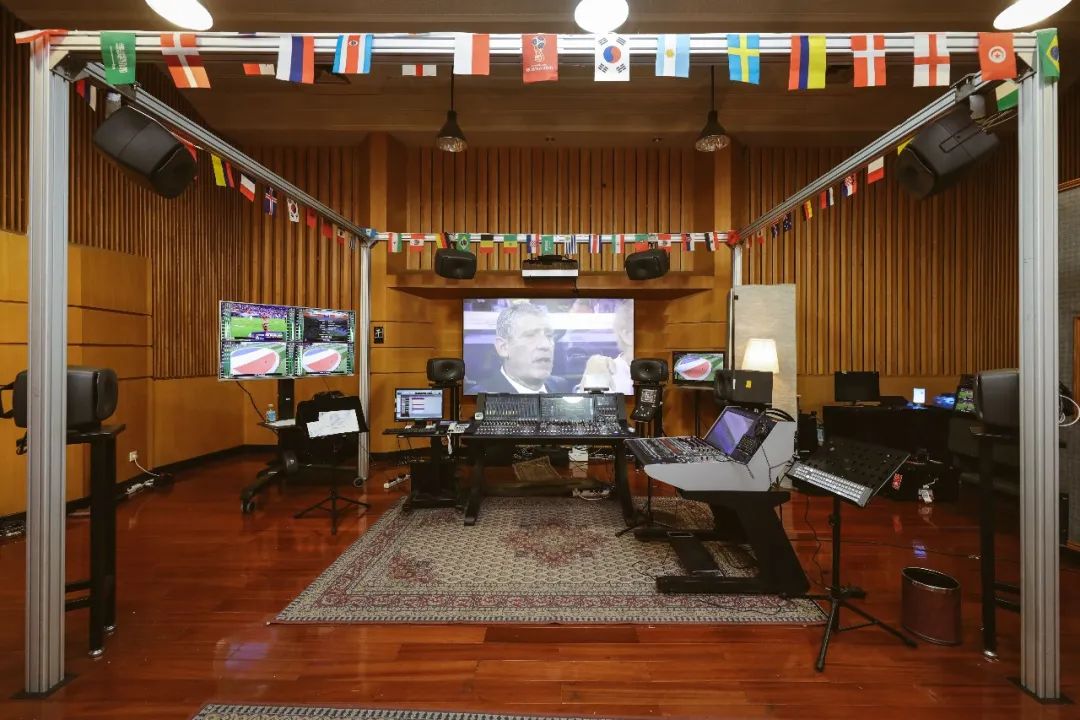

▲ CCTV 音频制作间 · 2019年世界杯三维声直播混音

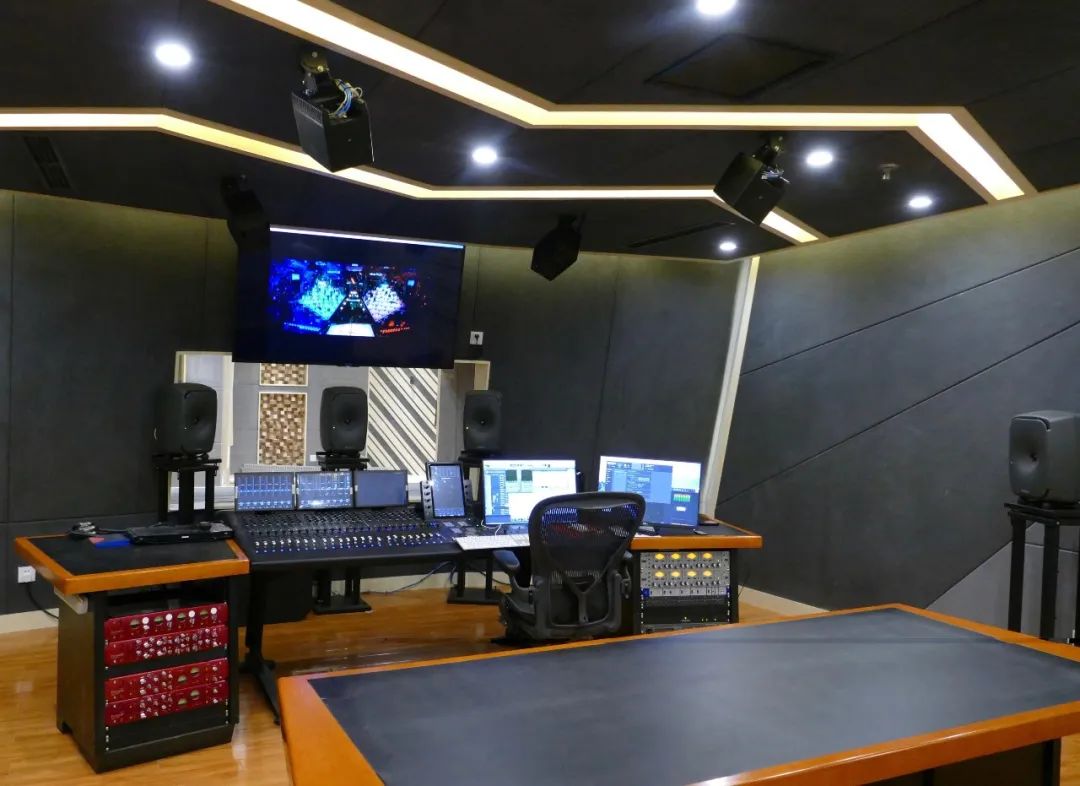

▲ 中国电视剧制作中心Dolby Atmos录音棚

典型的 5.1.4 监听系统


2.  音箱选型

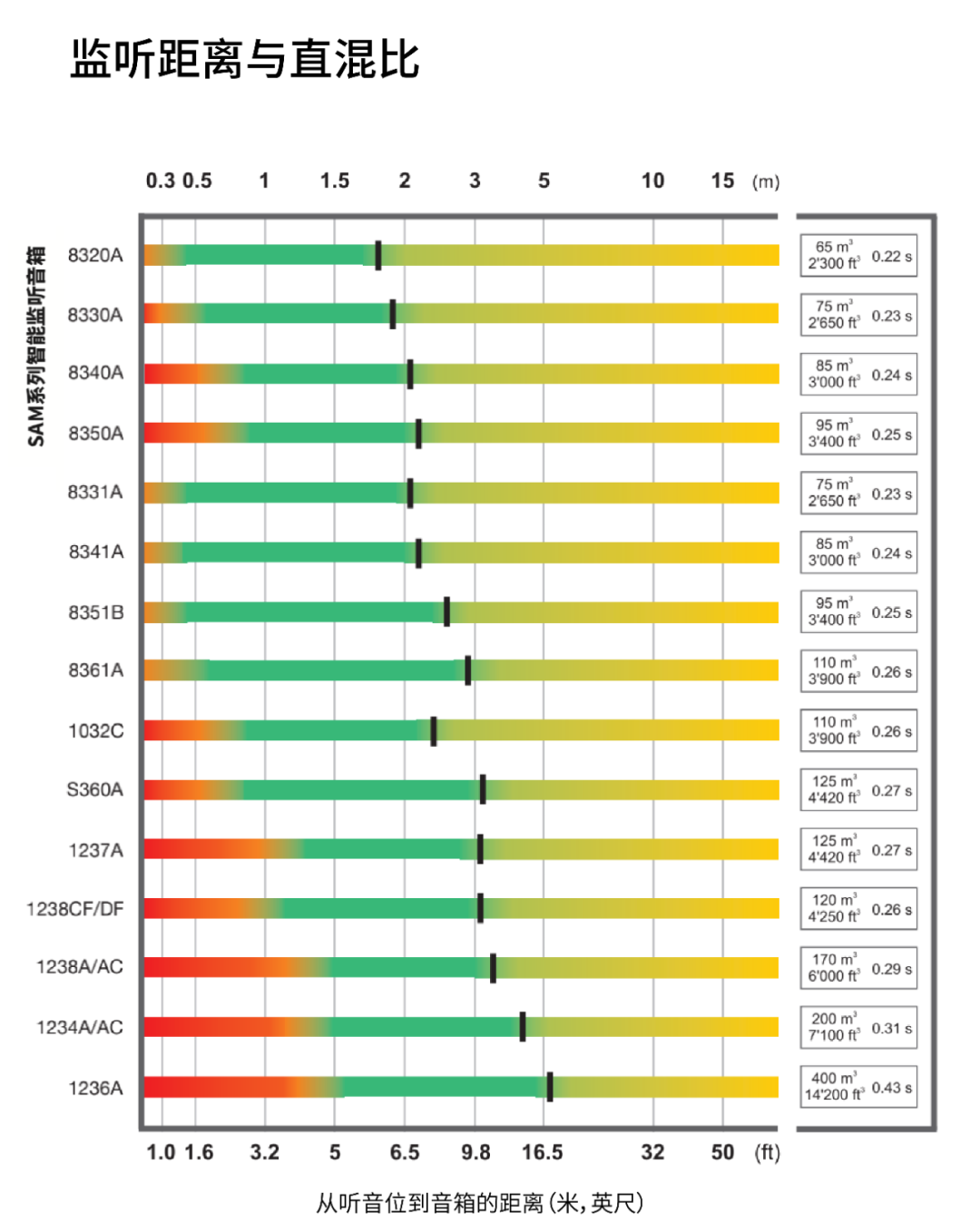

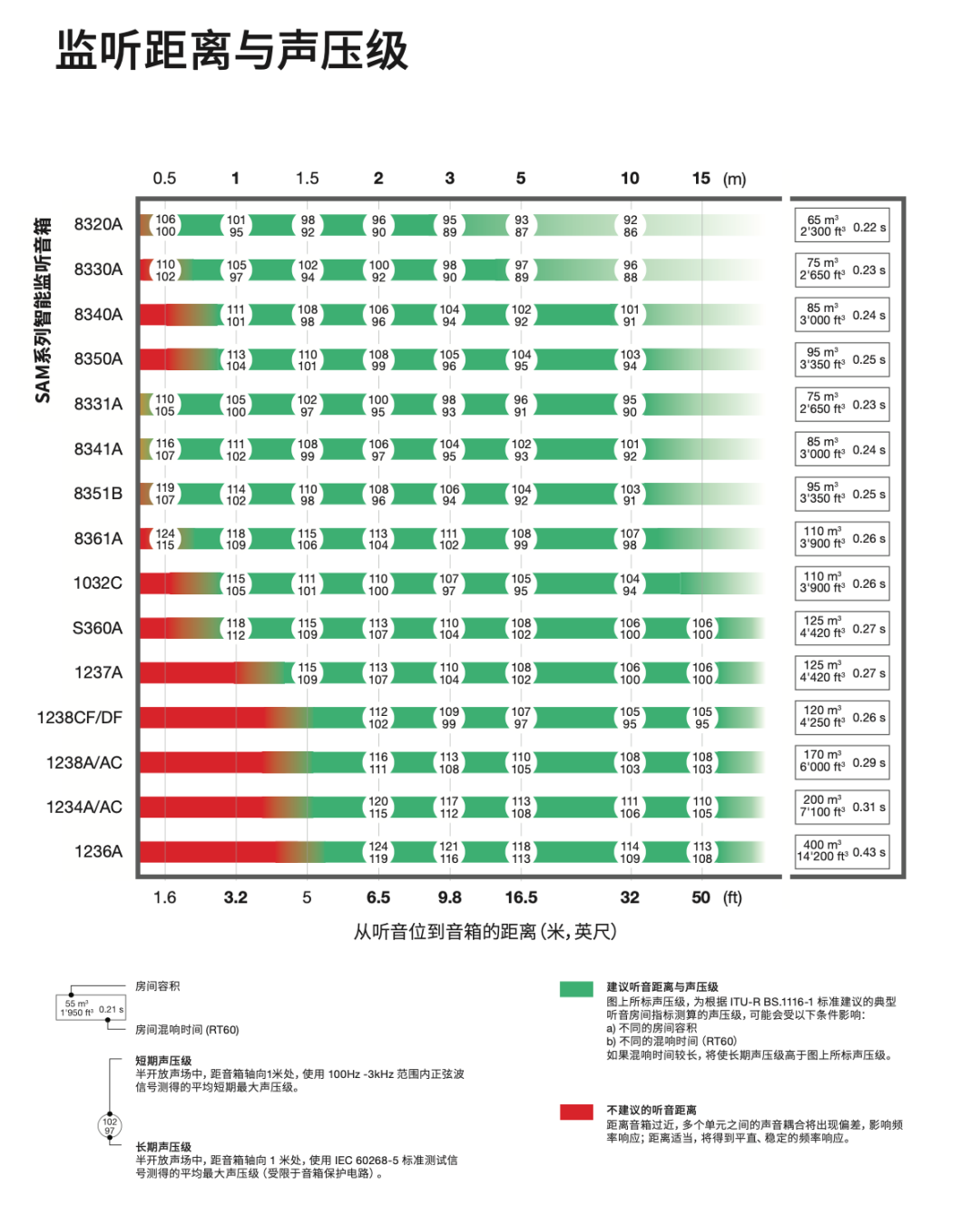

结合下面的两个真力官网数据表格,根据你的环境大小、监听距离(监听半径)、所需声压级大小,可以快速选定适合的音箱型号。


完整版《真力音箱监听指南》可在真力中文官网下载


另外,真力友情建议:选择 带DSP自动校准功能的音箱(也就是真力 SAM 系列)可以给监听系统搭建工作提升效率、增加便利,接着往下看就知道了。



3.  音箱布局

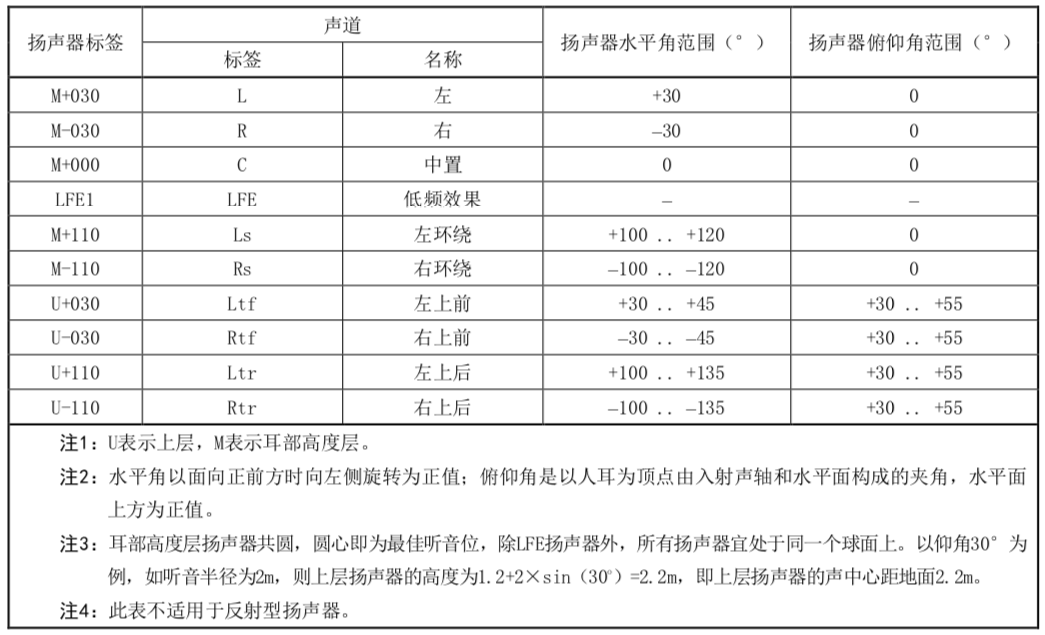

每一只音箱的具体位置角度非常关键。所有音箱都应该处在同一个球面上。在监听半径(也就是音箱到监听位置/球心的距离)一致的前提下,每一只音箱的具体角度应该在如下范围内

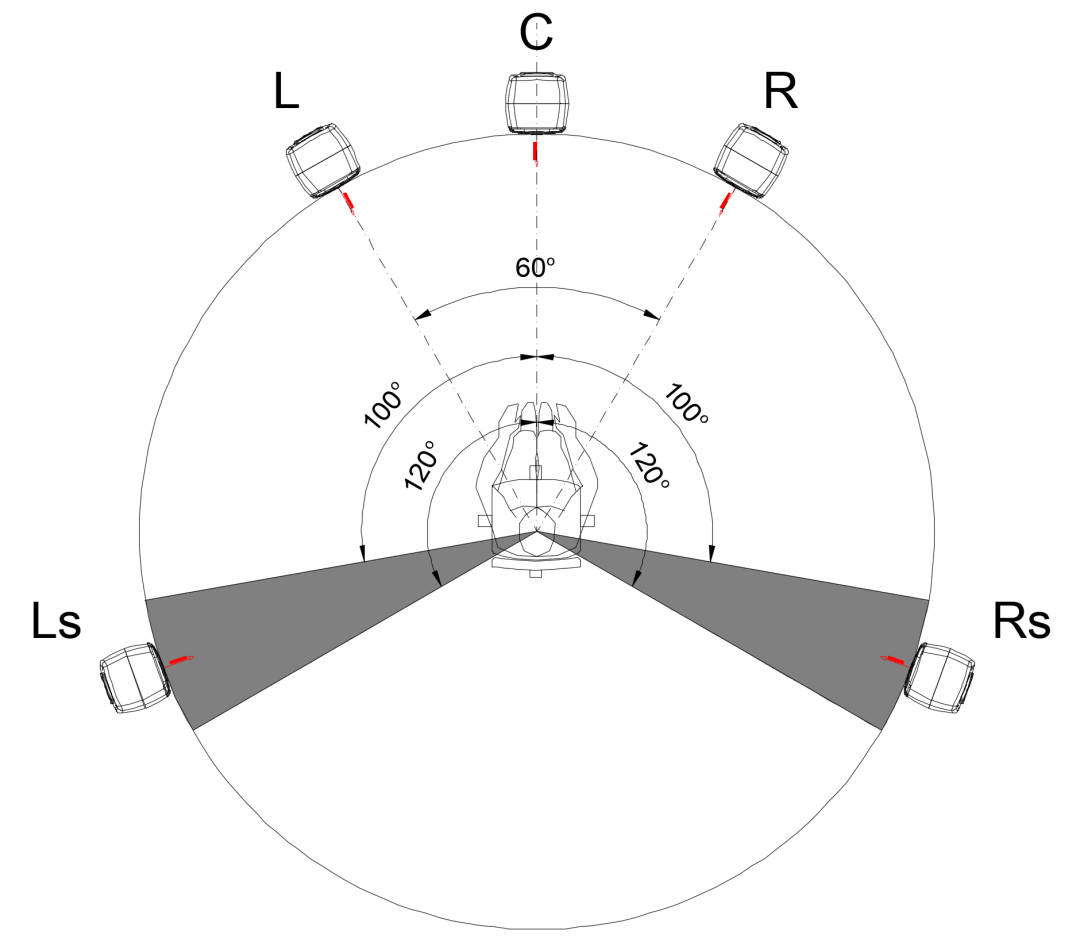

如果你很熟悉传统 5.1 环绕声的音箱摆位,就会发现上面表格中的 L、C、R、Ls、Rs 音箱的水平角度范围,完全延续了之前的 ITU-R BS.775 标准。这个标准自 1994 年发布一直沿用至今,已经历了 26 年的验证。

唯一与 ITU-R BS.775 的不同之处是, L、C、R、Ls、Rs 音箱的俯仰角度范围是 0°,也就是说水平方向的 5 只音箱不能够有俯仰角度了,高度必须严格地处于人耳高度。



 5.1.4 中的 5.1 与传统环绕声的摆位角度一致

但水平 5 只音箱不能够有俯仰角度



顶部 4 只音箱的水平角度、俯仰角度,都是规定了一个范围。具体怎么找到这些音箱的位置,并在搭建现场迅速定点安装?

真力工程师的友情建议是:在现场实际吊装之前,最好先用 AutoCAD 或同类工程制图软件(支持三维空间更佳),详细画出顶部 4 只音箱的点位,确保它们的角度在规定范围内;然后在图中测量出它们分别与前方、侧方的具体距离以及它们之间的距离,并记录下来;在搭建现场,拿着这些数据,你才能更高效地找到吊装位置;确定位置后,你可以使用带有角度测量功能的激光测距仪再验证一下。


4.  系统连接


音频系统连接的基础知识就暂且略过,直接说真力工程师的友情建议,硬核内容请 mark :


  • 现场实际搭建之前,一定要计划好各种线缆怎么跑,提前准备好长度合适的线缆;顶部音箱的供电电源需要预先留好;真力 GLM 要用的网线也一起布好,尤其是顶部音箱,免得多次爬高。
  • 模拟信号和AES / EBU数字信号的连接方式是不一样的,系统连接图可以提前画好,方便你进行现场指挥。
  • 整套监听系统是否要使用真力的低频管理功能,也是必须在系统搭建之前确定的问题。ITU-R BS.2051 并没有对低频管理作出要求,你可以根据具体音箱型号和实际声学环境来考虑:简单来说,使用低频管理功能,就是让超低音箱来接管各个主声道中的超低频内容,合理使用这个功能,可以提升整个监听系统的最大声压级(增强耐受力),还能有效解决一些房间中可能存在的低频声学问题。


按照模拟或是数字信号、是否使用低频管理,真力给出 4 种不同情况 的系统连接图,你的情况肯定是以下 4 图中的一个。


01

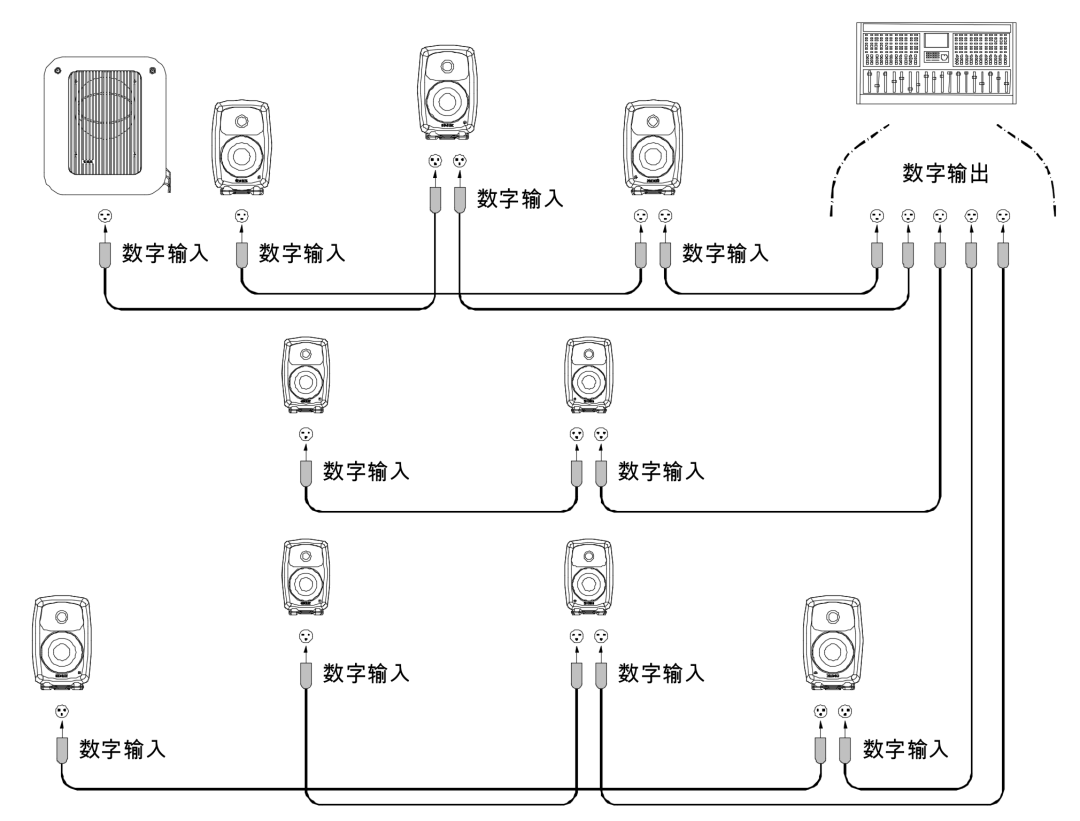

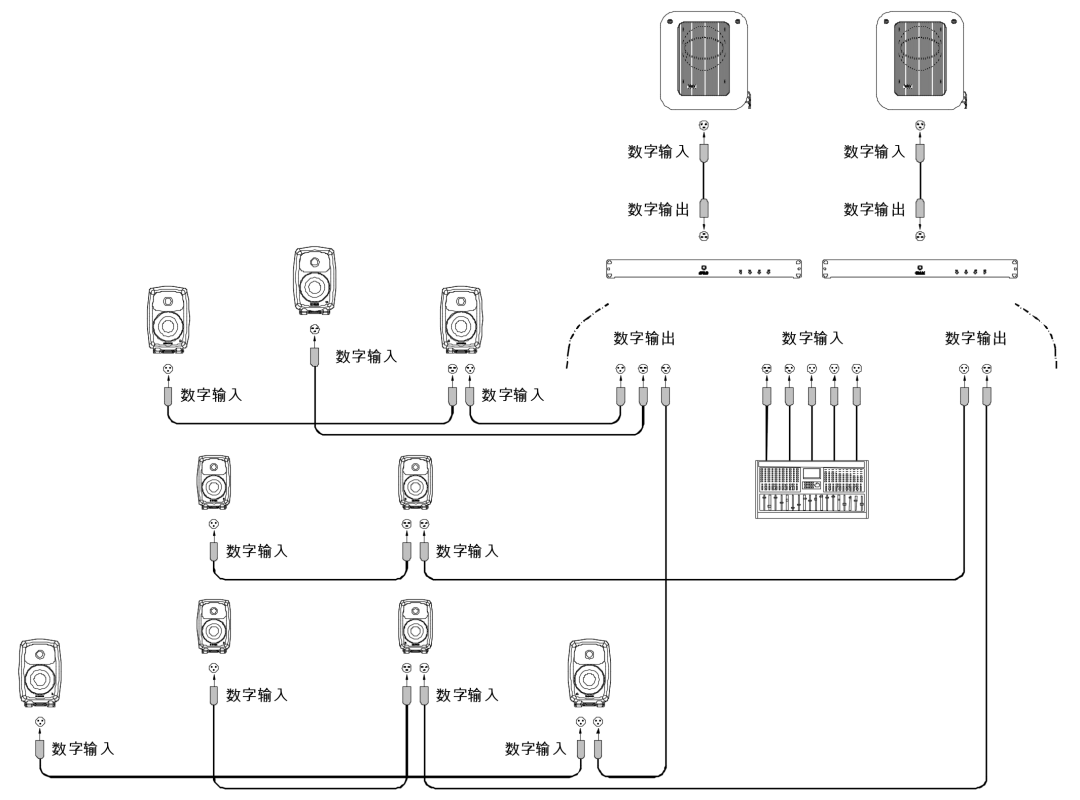

5.1.4 AES/EBU 数字信号,使用真力低频管理

注意:需要使用 GENELEC 真力 9301A 两台


02

5.1.4 AES/EBU 数字信号,不用真力低频管理


03

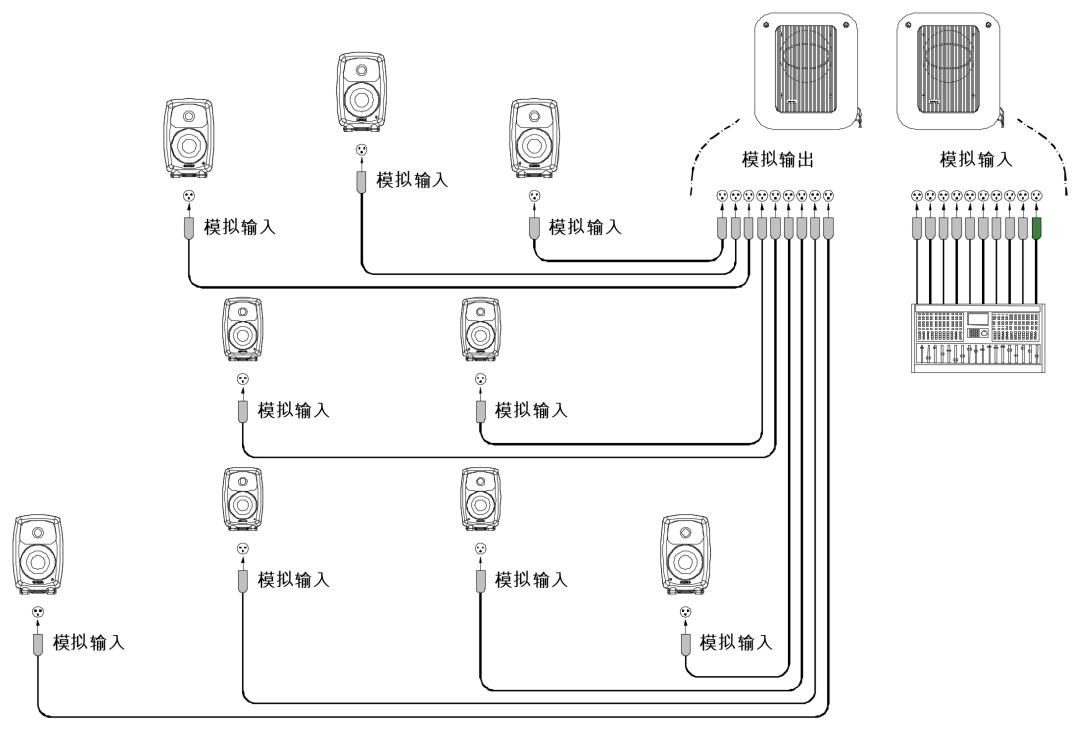

5.1.4 模拟信号,使用真力低频管理

注意:需要使用两只超低音箱


04

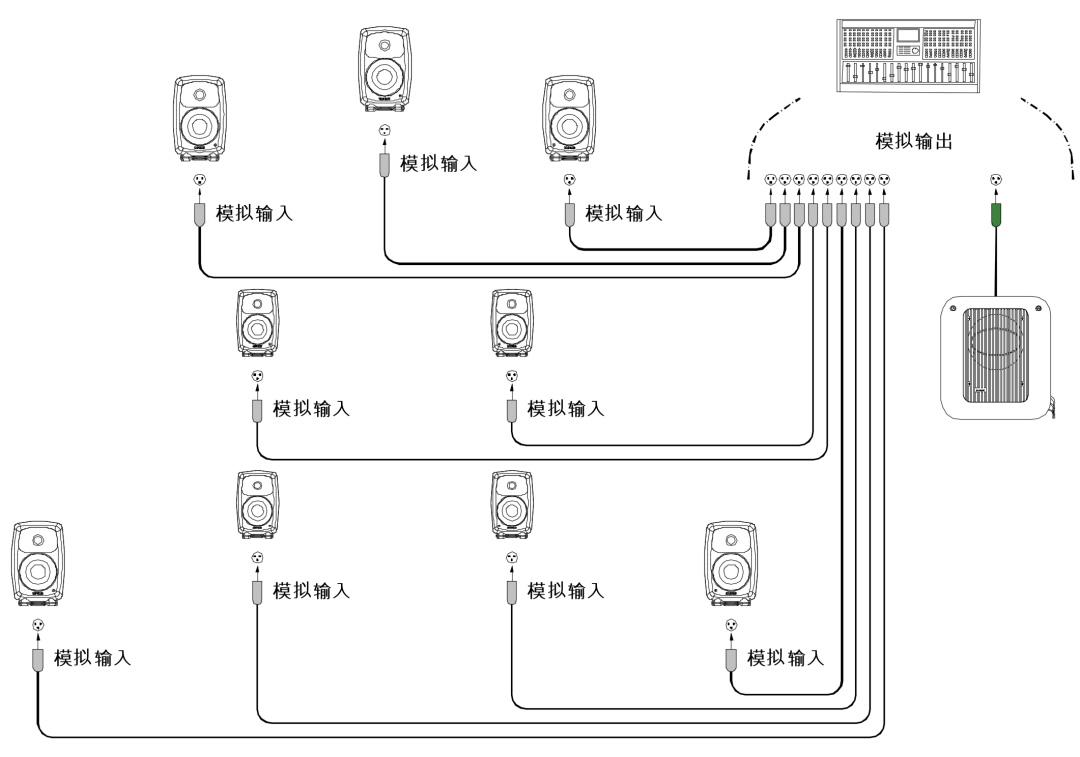

5.1.4 模拟信号,不使用真力低频管理


5.  系统校准


按规定位置安装完成、各只音箱声音正常、信号通道正确之后,才算是成功了一半,接下来是最为关键的校准环节。

真力 GLM 校准管理套件 能够帮助你,把原本需要 1 小时的工作在 10 分钟内完成,只需要点几下鼠标就可以了。


真力 GLM 校准管理套件

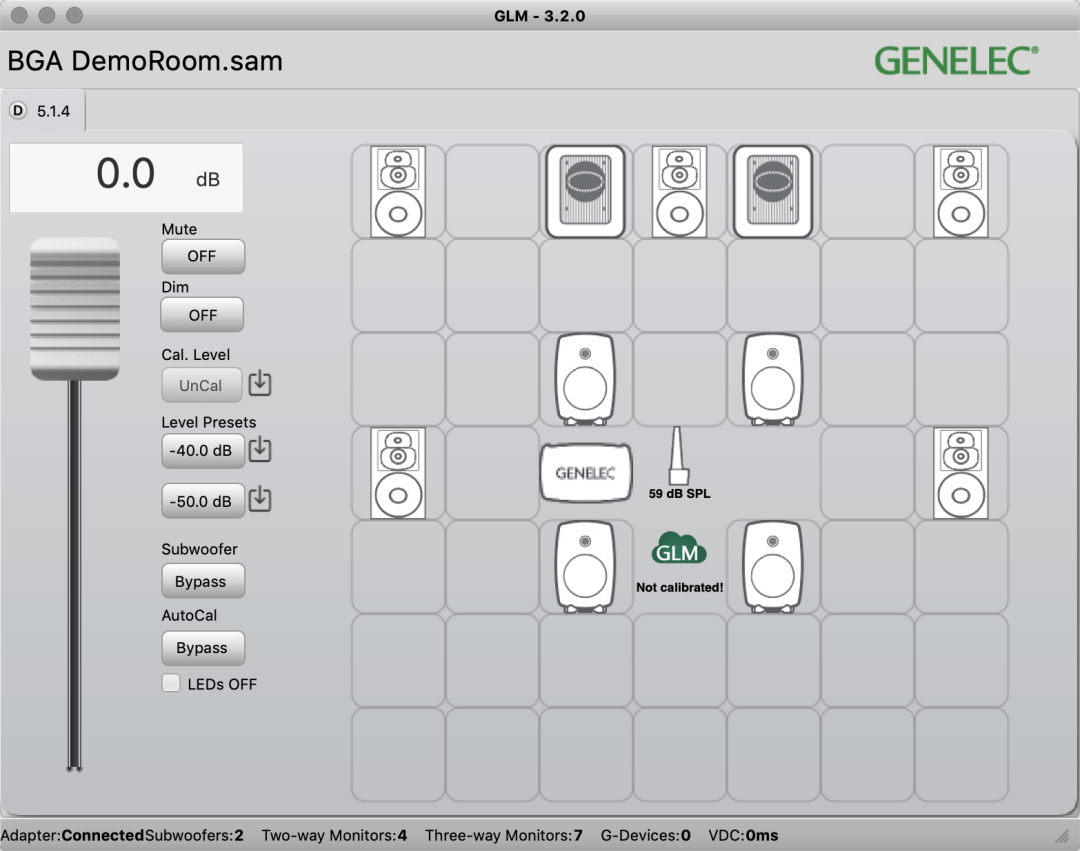

真力 GLM 软件界面:

校准管理一套 5.1.4 监听系统

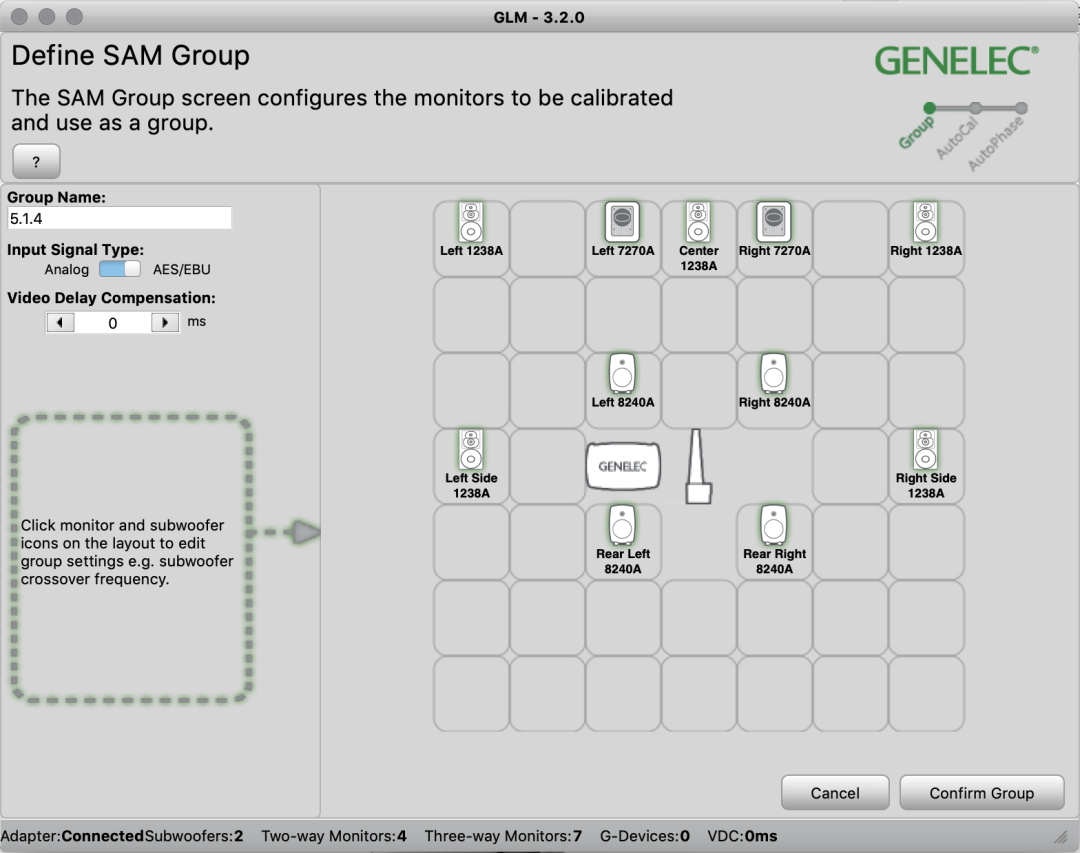

真力 GLM 软件界面:确认布局



真力 GLM 软件界面:超低音箱设置

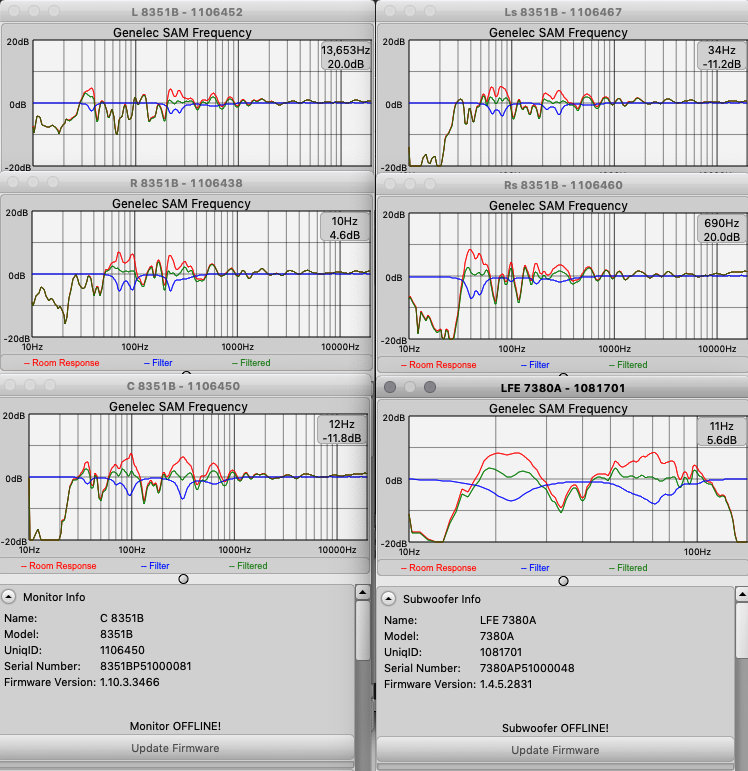

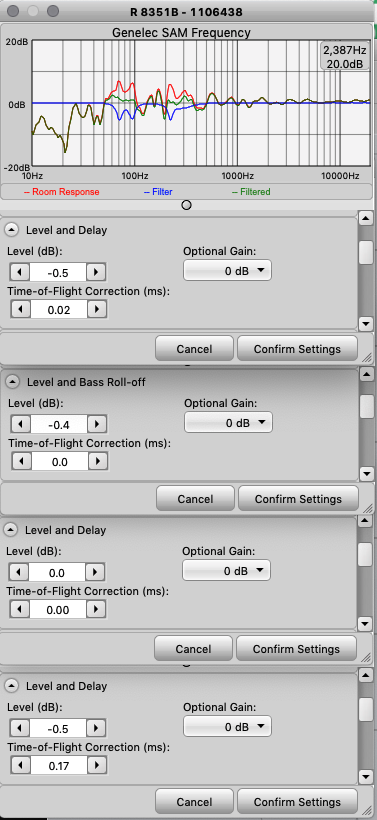

真力 GLM 软件界面:

各只音箱的自动校准结果,也可进行手动调整

红色 为 校准前蓝色  调整线绿色 为 校准后



5.1.4 系统中共有 10 只音箱,所有音箱都必须处在同一个球面上,也就是所有音箱到监听位置 / 球心的距离要完全一致。但是实际搭建的音箱位置可能无法做到这么完美:音箱在摆位安装时难免会有几厘米的误差,尤其是顶部音箱可能在安装后就不方便再挪位置;有时候因为条件所限(比如房间尺寸、挑高等),顶部、环绕音箱的监听半径可能无法做到理想,误差可能会有十几厘米,甚至几十厘米。

这时候,真力 GLM 的 延时补偿功能 就发挥作用了:每一只音箱到达监听位置的距离都会被自动测量、自动校准,解决空间限制难题,也帮你消除安装误差。

5.1.4 系统中除超低音箱之外的 9只音箱都需要在监听位置有一致的声压级,这件事真力 GLM 套件也会帮助你自动测好、校准好,不用你自己拿着声压级计播放着噪声信号一只、一只音箱去调整了。

除了声压级自动校准,GLM 还会针对房间声学实际测量结果,给各只音箱做出细致的频率响应自动优化


自动声压级校准、延时补偿

以其中 4 只音箱为例



超低音箱的声压级匹配、相位匹配(使用真力低频管理时)也是 GLM 自动做的。超低音箱的详细设置,根据你在上一步“系统连接”中选择的“是否使用真力低频管理”而有所不同:当使用真力低频管理时,系统默认的分频点为 85Hz,你也可以根据房间声学实际情况在 50Hz~100Hz 之间自由设置分频点;当不使用真力低频管理时,切记要把分频点设置为“Full Band”。

关于超低音箱,这里还有一条真力工程师友情提醒:是否开启超低音箱的 LFE +10 功能,需要根据你所制作的音频格式和具体工作流程而定,这一定要在正式开始混音之前搞清楚、设置好,不可含糊。

所有真力 SAM 系列音箱配合真力 GLM 套件,都能够做到自动校准,无论系统配置如何。所有校准数据会被储存在每一只音箱中,断电、拔线都不会影响到校准结果。唯一要注意的是,一个监听系统中尽量不要混搭使用 SAM 系列和经典模拟系列音箱,避免给你带来不必要的麻烦。

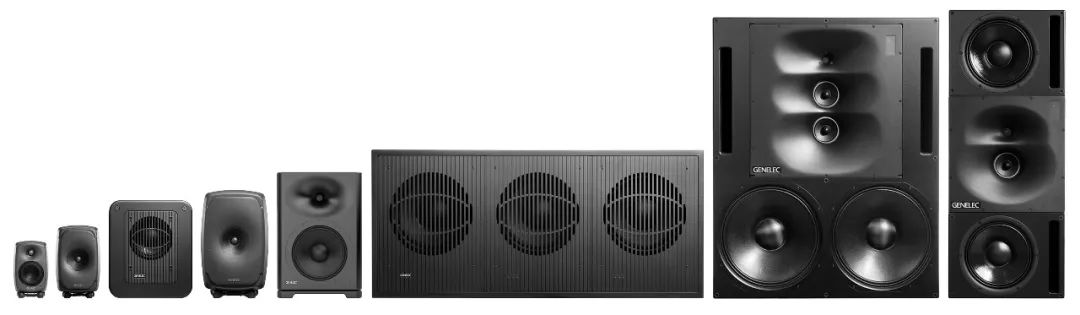

真力 SAM 系列共 20 多款能调的音箱

满足各种各样的使用环境

可前往真力中文官网查看更多信息

www.genelec.cn


6.  音箱安装配件

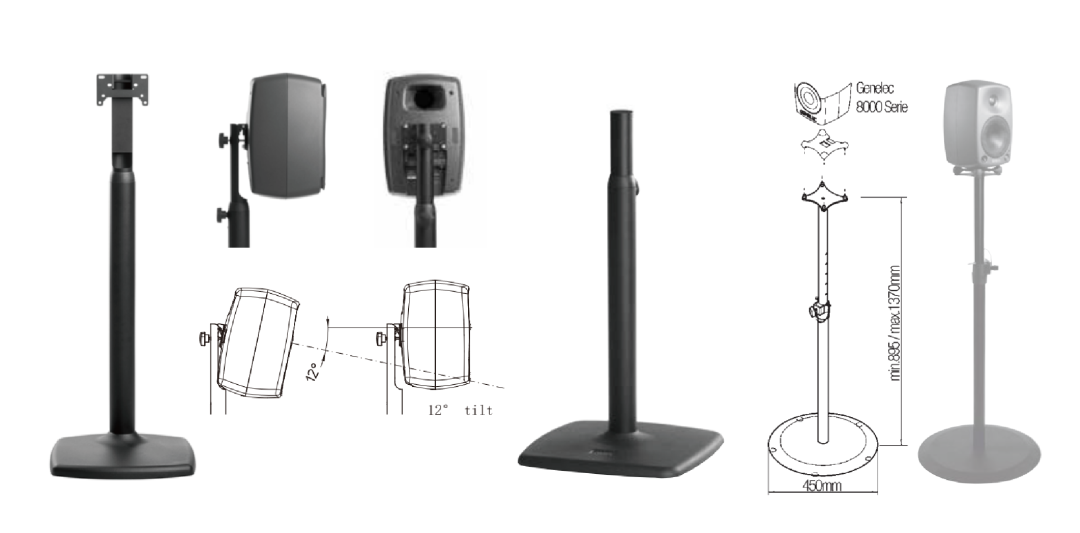

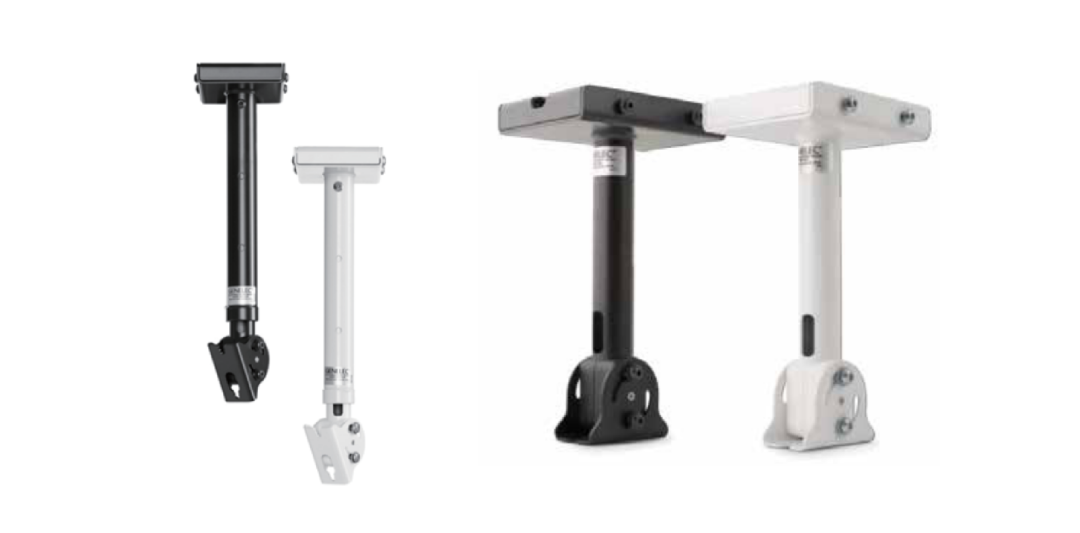

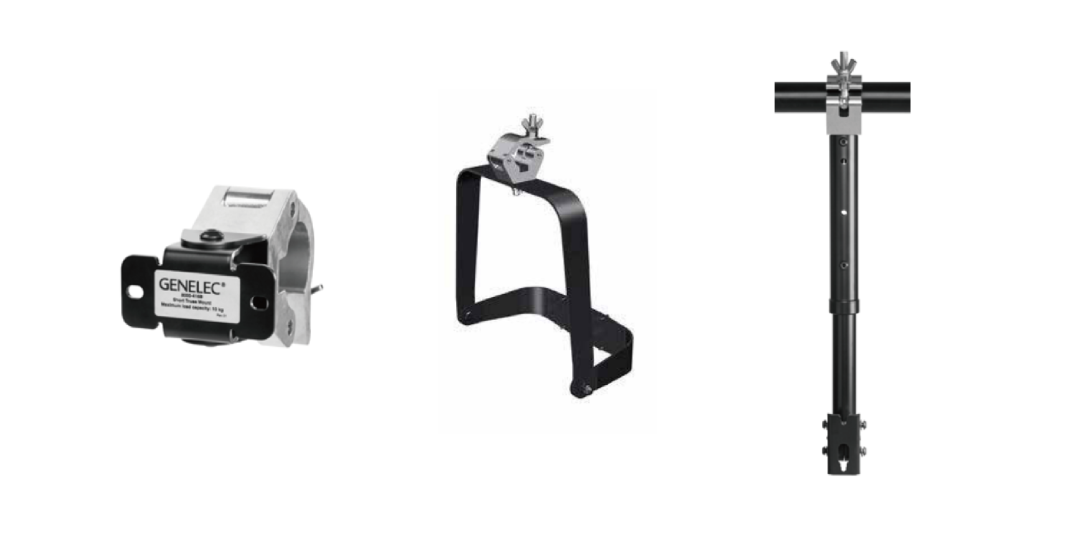

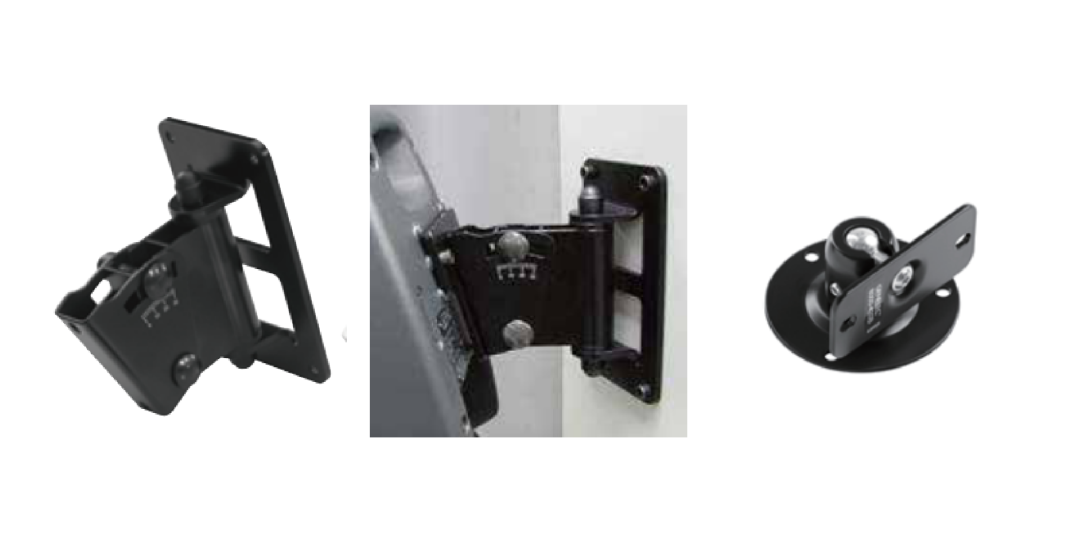

为了方便你把音箱安装在正确的位置,真力还提供了各种原厂配件可供选择,包括落地支架、墙面挂架、天花板吊架、Truss(桁架)安装架 等等。你可以在真力中文官网 genelec.cn 的 “音箱配件” 页面找到详细的信息。

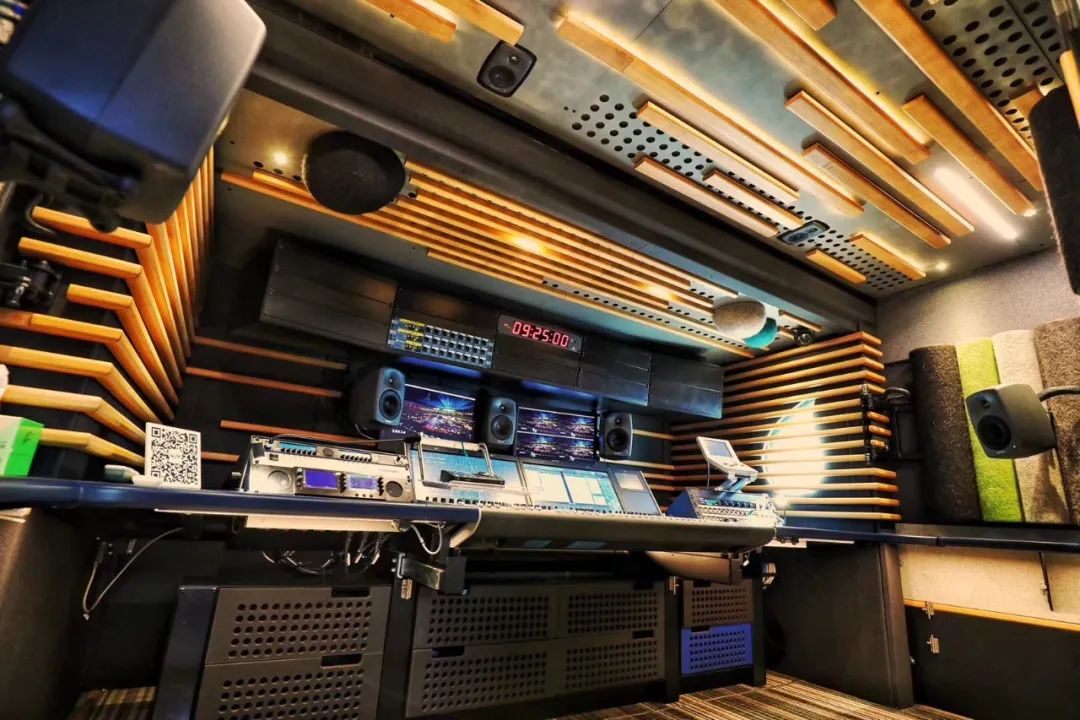

 ▲ 浙江广电集团三维声音频转播车
