Bitwig Studio:The Grid 使用指南(上篇)

/ 阅读:141
作者: 怡同科技


The Grid是Bitwig独特的模块化声音设计环境,今天将为大家介绍The Grid的一些基础知识。




两种设备

Bitwig Studio 中有两个 Grid 设备:Poly Grid(一种生成音频的乐器设备)和 FX Grid(一种处理音频的效果设备)。

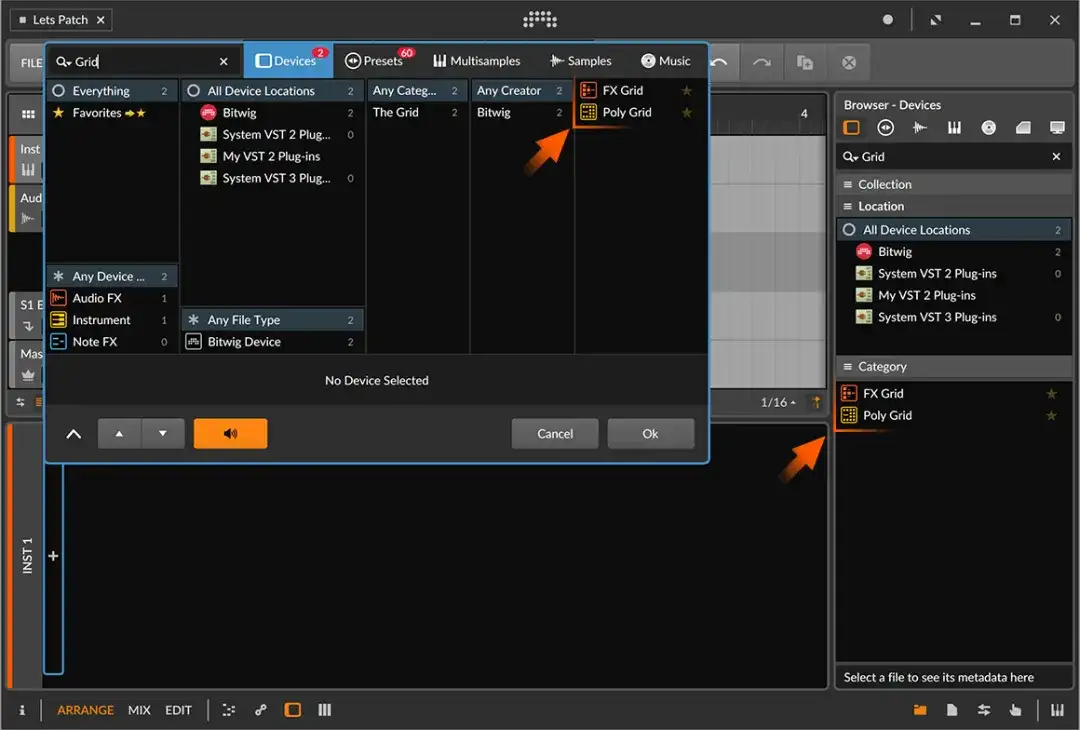

这两个设备都可以在 Bitwig Studio 的浏览器中找到。



添加图片注释,不超过 140 字(可选)

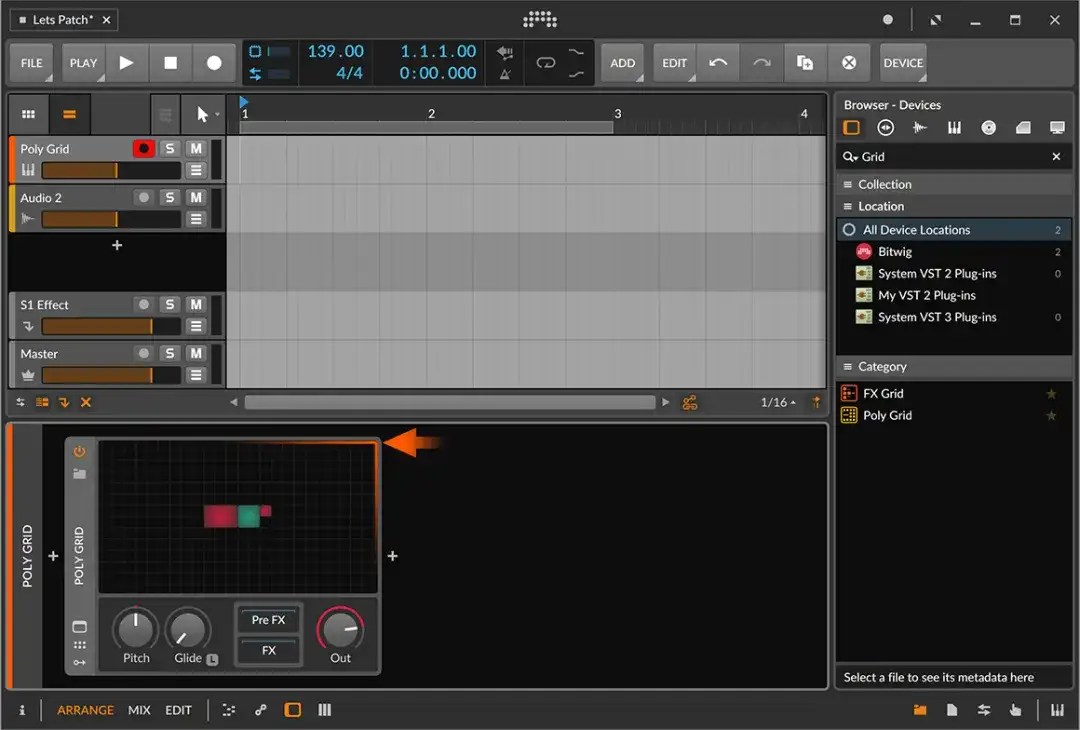

插入 Grid设备后,点击设备的概览显示可以打开扩展设备视图,可用作Grid编辑器。


添加图片注释,不超过 140 字(可选)




关于跳线

模块的输入端口始终位于左侧,而输出端口位于右侧。



添加图片注释,不超过 140 字(可选)

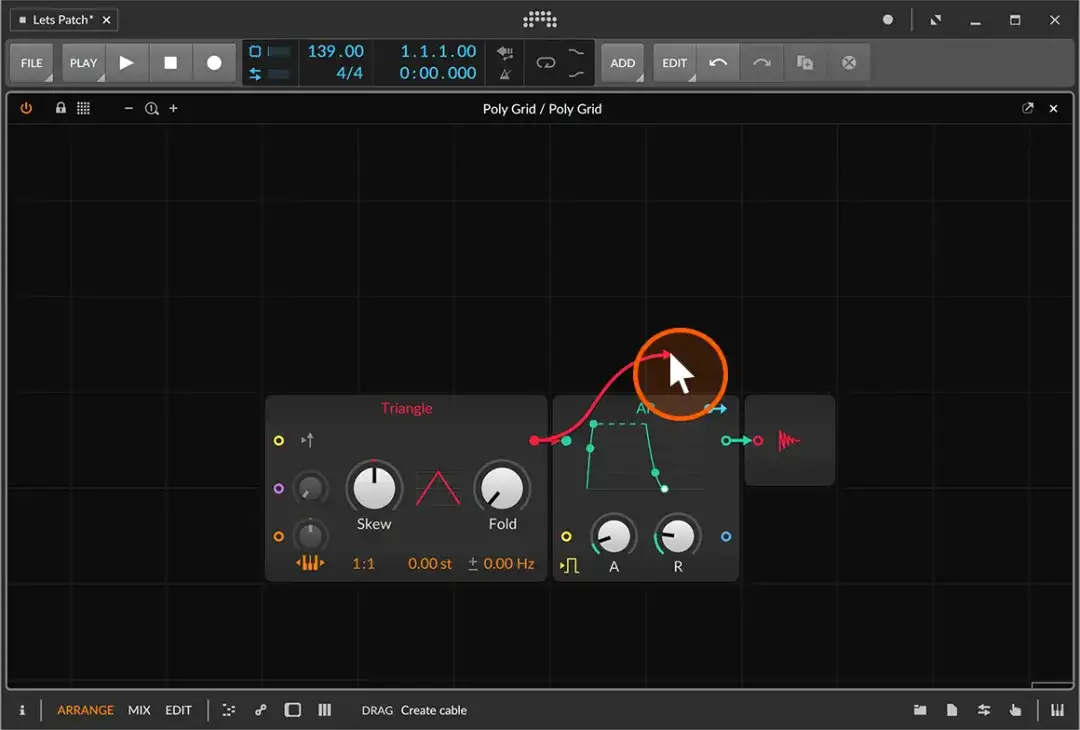

创建跳线:

单击并从输出端口拖动到输入端口,反之亦然。

移动跳线:

双击并将线从一个端口拖到另一个端口,然后松开。

断开跳线:

双击并将线从一个端口拖到空白区域,然后松开。



模块面板允许您按类别浏览可用模块。(您也可以右键单击Grid编辑器的背景然后通过菜单插入模块。)


添加图片注释,不超过 140 字(可选)

插入模块:

将模块从面板拖到网格编辑器中。

删除模块:

选择所需的模块,然后按 [DELETE]。如果信号通过模块运行,则该信号路径将重新连接。

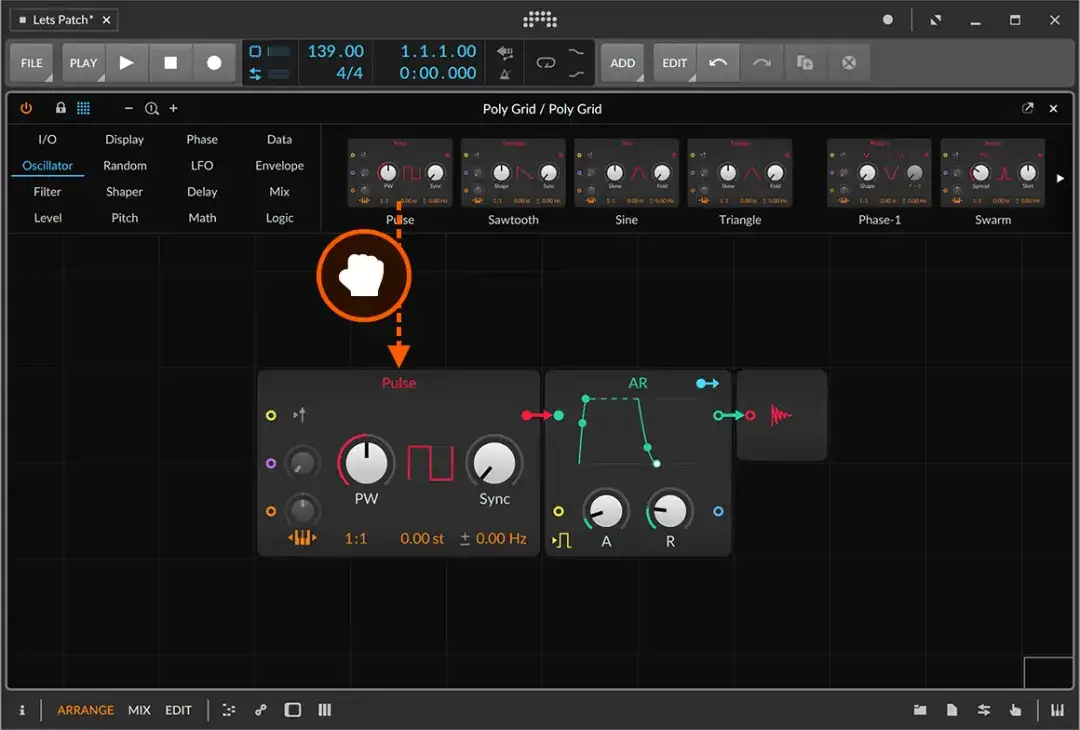

替换模块


添加图片注释,不超过 140 字(可选)

用一个模块替换另一个模块:将新模块从面板拖到要替换的模块的中心,然后释放。类似的参数都会被直接替换。

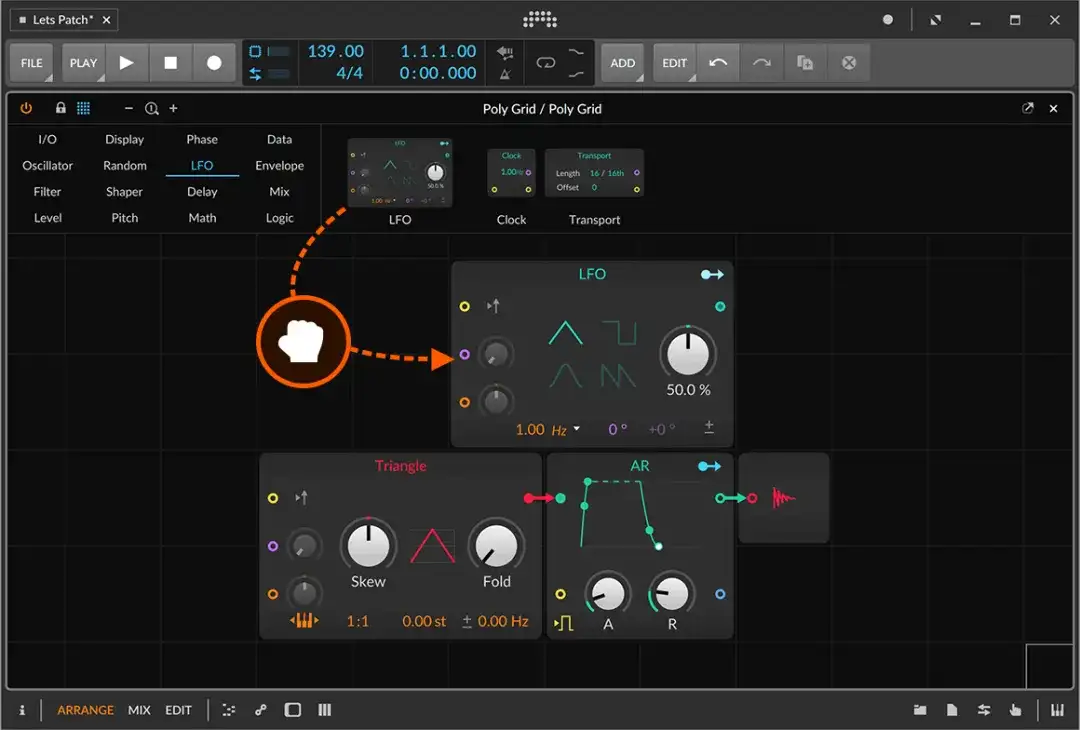

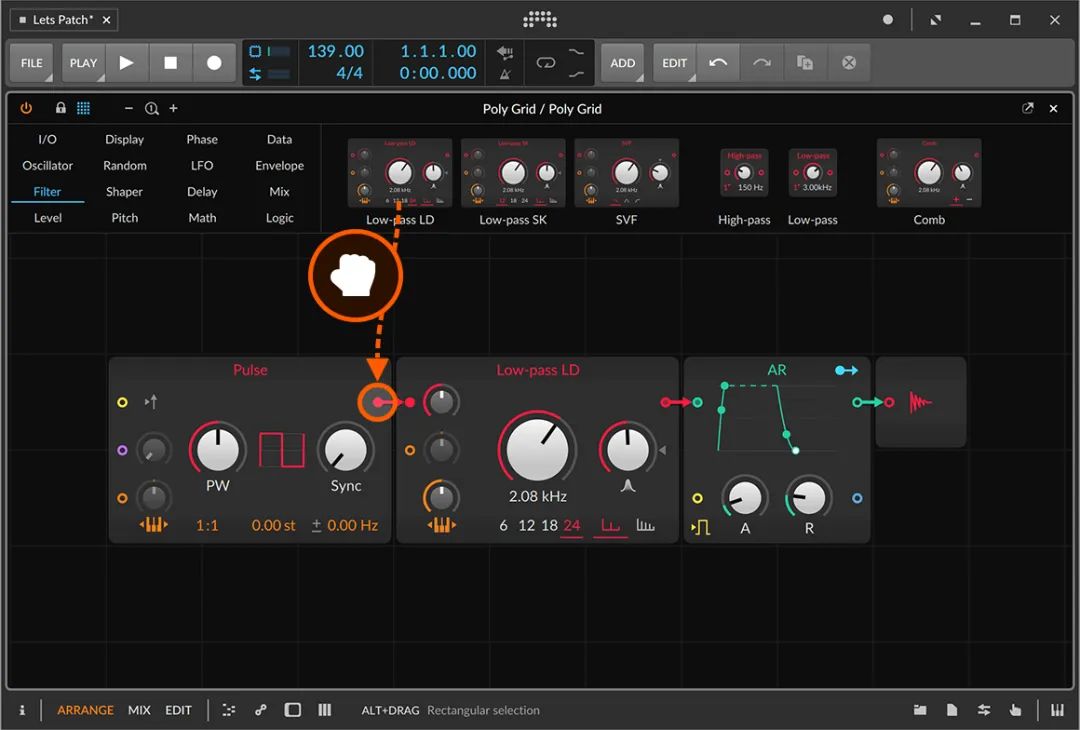

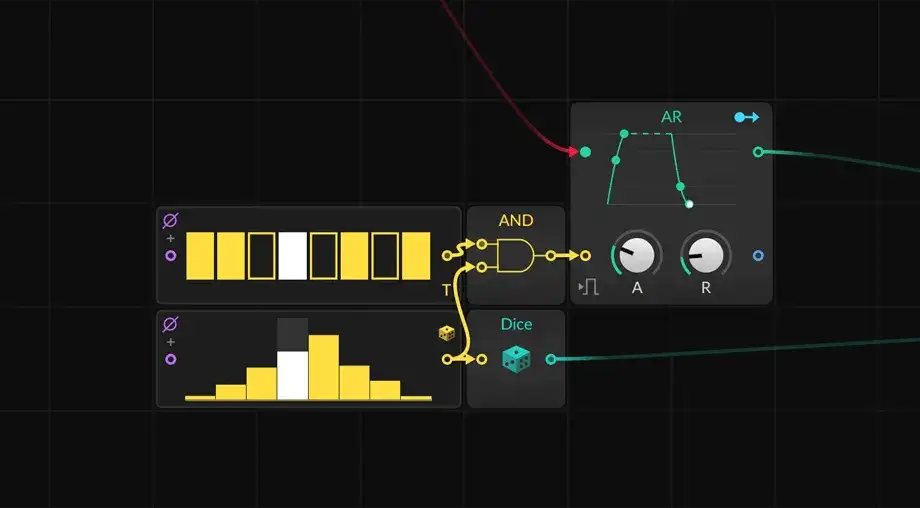

插入带有跳线的模块


添加图片注释,不超过 140 字(可选)

将新模块拖到要连接的端口上,然后松开。

拖到空的输入或输出端口上会将相应的端口连接到它。

拖到有跳线的端口上会将信号路径穿过新模块。





接口颜色/ 信号种类


添加图片注释,不超过 140 字(可选)

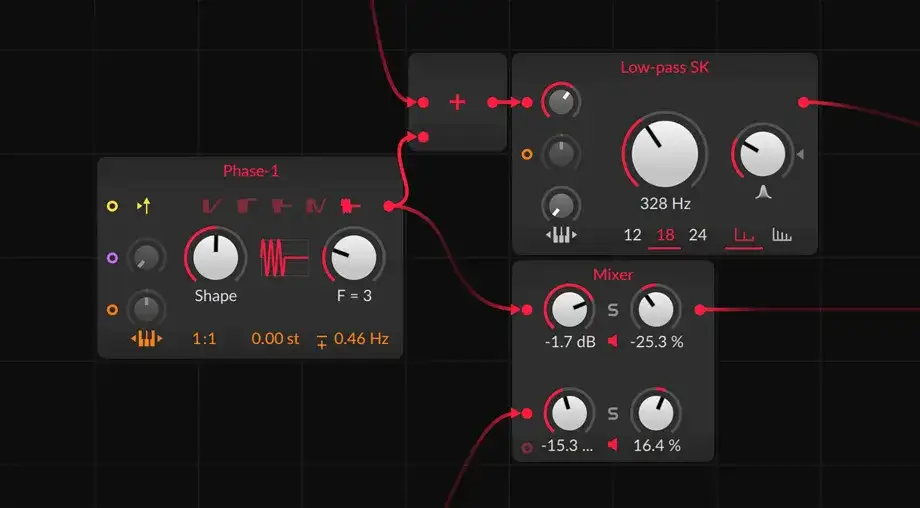

逻辑信号

我们有时把它代指触发器(trigger),它是从低逻辑状态到高逻辑状态的转换。此信号通常用于启动功能。




添加图片注释,不超过 140 字(可选)

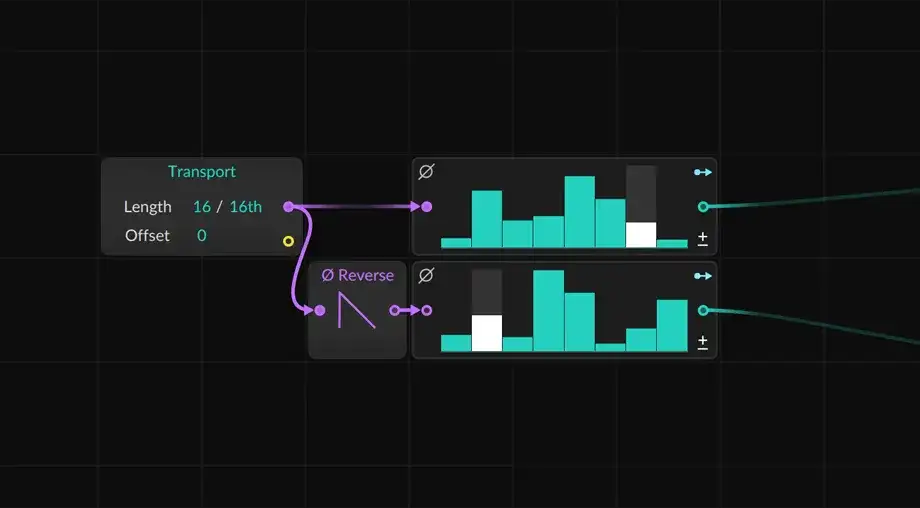

相位信号

从 0 到略低于 1 的单极信号。进入输入端口的信号会被纳入0-1的范围。例如,值 1.02 将被视为 0.02,值 -0.3 将被视为 0.7。




添加图片注释,不超过 140 字(可选)

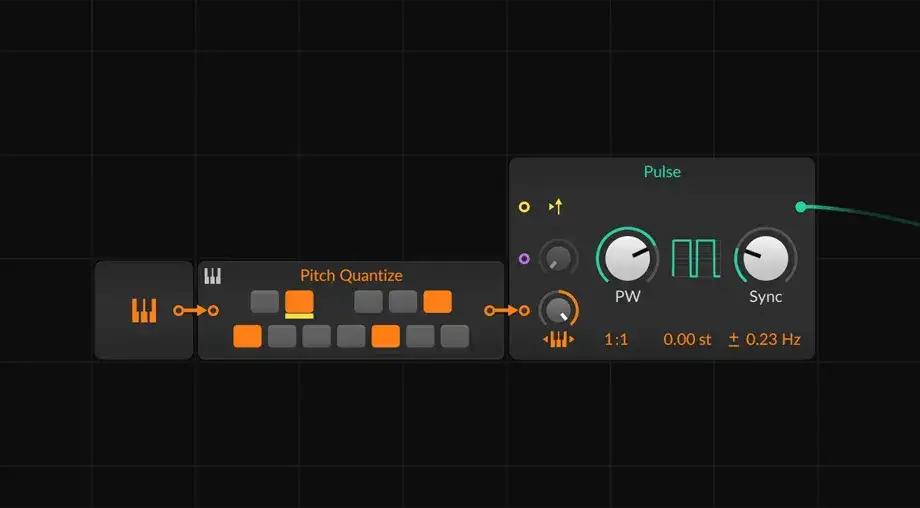

音高信号

用来设定音高的双极信号。0 代表“中央 C”(C3),每次变化 +/- 0.1 代表一个八度,因此典型的信号范围 -1 到 +1 代表20个八度。




添加图片注释,不超过 140 字(可选)

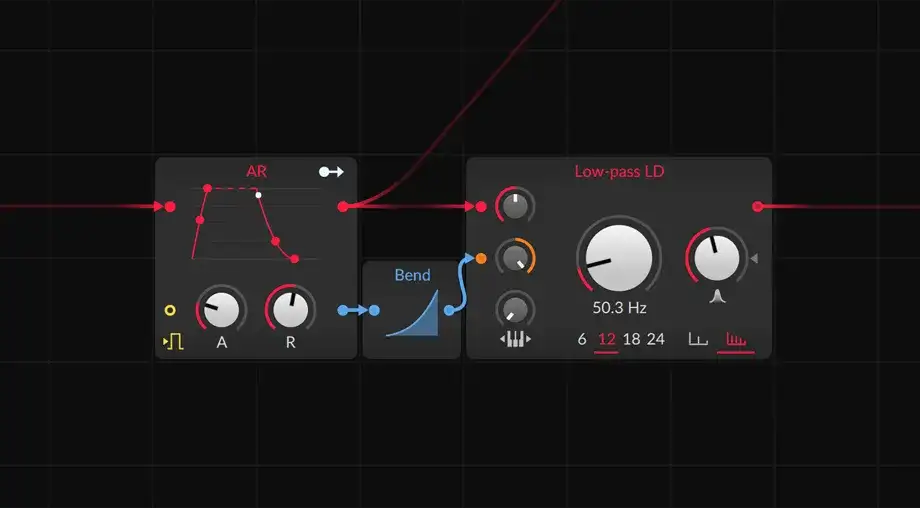

无类型信号

最常见的信号类型,没有固定的信号范围和功能。mixer、滤波器和math模块的输入通道等在以上三种信号类型外的其他所有信号。



添加图片注释,不超过 140 字(可选)

次级无类型信号

当模块有两种无类型的信号输入或输出端口时,次级端口显示为蓝色。




添加图片注释,不超过 140 字(可选)
