12月31日晚,江苏卫视2021跨年演唱会如约而至,“亚洲顶秀”再次刷爆眼球,大胆的创意带来了震撼的视觉效果,由240人组成的全建制交响乐团成为晚会的一大亮点,既是“音乐输出”又是“舞美核心”。

作为全球直播的亚洲顶秀,音响系统的核心调音台势必是重中之重,由金少刚老师和张小年老师领衔制作的现场扩声和音乐混音系统,由江苏卫视制作部、转播部联合南京奥斯泰视听科技有限公司联手打造的音频系统再次成为安全直播的标杆系统。


完全独立

所谓完全独立,是指传统调音台工位FOH(现场扩声),Monitor(舞台监听),主OB(直播间),备OB(直播间)的调音台系统各自独立运行,互不干扰,不采用任何共享接口箱的模式,这样每个工位的调音师都可以独立操作,无论是话筒输入Gain的调整还是场景快照的切换都不会对其他调音师有任何影响,让处于复杂紧张的直播状态的调音师可以避免很多不必要的担心。此外,任何一个节点出现意外故障,都不会对整体系统有任何影响。

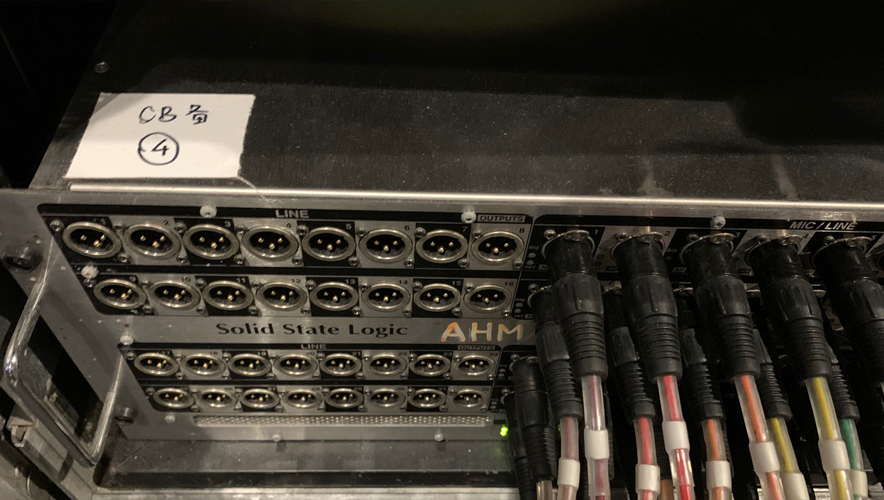

(每个工位拥有各自的接口箱)


在线主备

每个工位都拥有一比一的主备系统,从而保证每一个小系统的独立主备切换,FOH由主调音台SSL L500Plus,备调音台SSL L500Plus,乐队调音台Avid S6L-32D组成,互相可做主备切换;Monitor系统由主调音台SSL L550 + L100,备调音台SSL L550,乐队调音台Avid S6L-32D组成,互相可做主备切换;主OB间由SSL L500Plus + L300组成,备OB间由L350 + L100组成。

(主FOH调音台 SSL L500Plus)

(备FOH调音台 SSL L500Plus)

(乐队FOH调音台Avid S6L-32D)

(主Monitor调音台 SSL L550 + L100)

(备Monitor调音台 SSL L550)

(乐队Monitor调音台 Avid S6L-32D)

(主OB调音台 SSL L500Plus + L300)

(备OB调音台 SSL L350 + L100)


扩展工位


得益于SSL Live调音台系统全系列型号均可以互相做扩展台面,此次通过增加扩展台面,为复杂的电视节目直播提供更高的安全性,因为电视节目中有众多歌手表演,很多歌手会有自带的舞台监听调音师,此时扩展的Monitor工作工位极大的方便了艺人调音师和节目调音师的工作,两人可以同时在各自的台面做自己的工作,L100以其小巧的体积、完全的功能胜任了这个工作。

除此以外在主备OB间分别为主台子配置了L300和L100作为扩展工位调音台,在面对大型直播节目时,这样的双工位大大的提高了调音师的工作效率,可以快速应对节目的紧凑节奏,把握每一个声音细节。

(Monitor工位局部)

(两位调音师同时工作)

(主OB间,语言混音师和终混师工位分开)

(备OB间,语言混音师和终混师工位分开)


多种声音格式播出

今年的跨年演唱会电视播出制作,依然采用最高最全的声音格式进行现场制作和直播。从杜比全景声(Dolby Atmos)到5.1环绕声,再到立体声和单声道播出链路全覆盖。所以电视观众在配合支持该技术的电视机和家庭音响系统,则可以享受到连同Dolby Atmos声音格式一起的视听盛宴。即使没有家庭音响系统的用户,依然可以通过手机、iPad等移动端,登录江苏卫视荔枝App,通过耳机聆听到双声道虚拟全景声直播。传统的高清机顶盒用户可以解码出5.1环绕声,或者通过电视机变换成立体声观看,标清机顶盒用户通过电视机直接接收现场制作的立体声,或者变换成单声道。

经过连续几年的跨年晚会直播的使用,江苏台音频制作人员对SSL 调音台情有独钟,Live系列稳定的架构、灵活的引擎配置、令人赞叹的音质都是他们选择SSL调音台的原因。这也是为什么今年使用比列大幅增加的原因,整个跨年的声音制作系统内没有任何音质的妥协和改变。

主直播间的监听系统采用了Genelec的最新三分频同轴音箱8351,配合顶部四只8331音箱和7370超低音箱,组成5.1.4监听环境。传新科技量身定制的移动Atmos支架,结合Genelec的GLM自动校准功能,在局促的房间内,依然可以按照杜比的标准去搭建和校准监听。

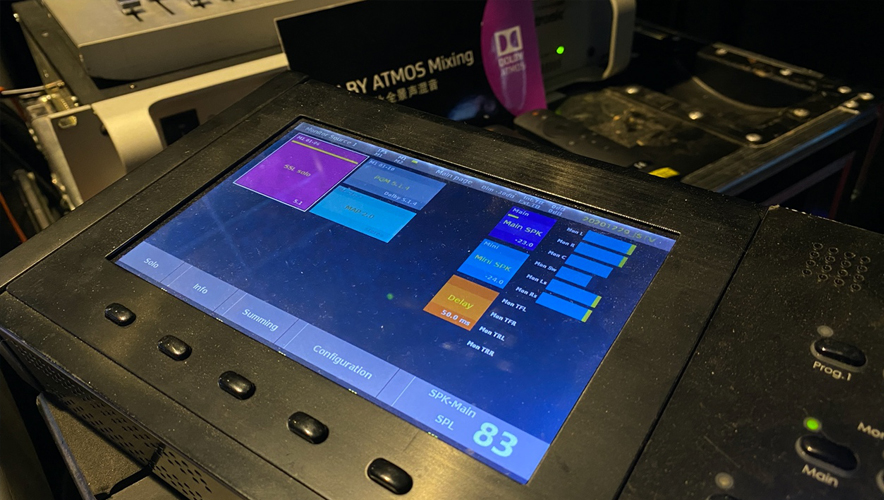

在制作多格式播出时,混音师需要可以灵活切换不同的监听信号源,例如:调音台直出的PGM,通过渲染后的5.1,或者变换的立体声等等,日本TACSYSTEM研发的VMC-102监听控制器正是为解决这种复杂监听场景而设计的,双路MADI输入输出的光纤连接,可以灵活的融入制作系统任何环节。对于全景声监听来说,它还可以Solo任何声道的音箱,甚至调整单个通道的电平和延时。

这次的杜比全景声(Dolby Atmos)的制作使用了杜比实验室的DP590渲染工具和DP591编码器,加嵌后的信号质量监测由DP580完成。全部播出链路从澳门金光综艺馆现场直播间,到播出传输的转播车,再到卫星和IPTV机房,都由杜比工程师亲自测试过,保证元数据完美透传。在千里之外的江苏南京,我们OB技术团队也搭建了完善的解码和监测系统,将杜比全景声(Dolby Atmos)顺利推送到观众的家里和手机里。

特别鸣谢江苏卫视制作部、转播部,金少刚老师制作团队,南京奥斯泰视听科技有限公司。
