Apogee BOOM声卡快速上手:注册安装及设备连接

/ 阅读:227
作者: 怡同科技

当您装好BOOM声卡软件、连接好设备之后,想要深度使用其强大的DSP功能时,就需要打开Apogee Control 2软件来进行设置。Apogee Control 2简单易用,可以让您全面掌控BOOM的所有参数。优化您的工作流同时,还可使用Symphony ESC插件为录音提供温暖悦耳的音染。



编辑


切换为居中

添加图片注释,不超过 140 字(可选)

Apogee Control 2 提供了对所有设置的访问控制,包括系统设置,直接监听混音, 硬件DSP 以及监听控制器的功能。

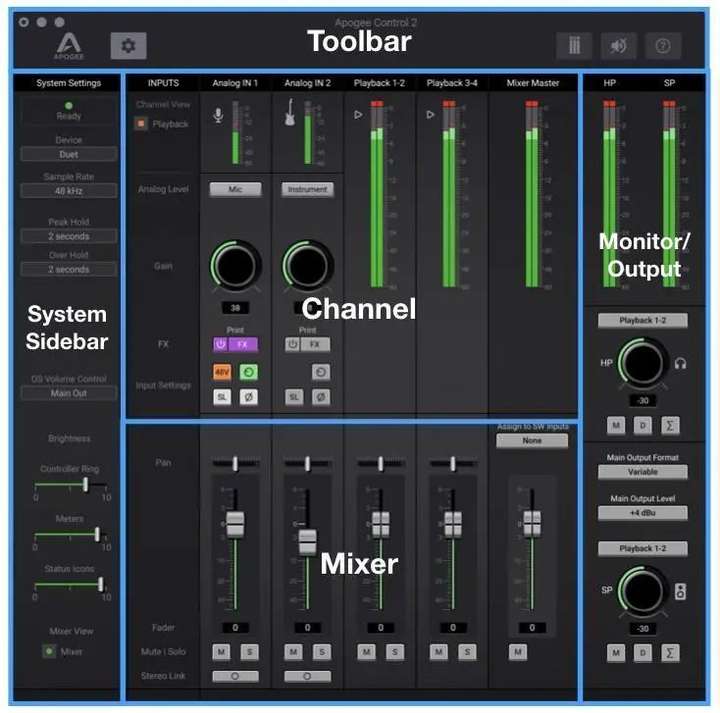

Apogee Control 2 软件界面由以下几个部分组成:

Toolbar:工具栏

System Sidebar:系统设置侧边栏

Channel:通道部分

Mixer:混音台部分

Monitor/Output: 监听/输出部分



编辑


切换为居中

添加图片注释,不超过 140 字(可选)


工具栏



编辑


切换为居中

添加图片注释,不超过 140 字(可选)

1. 刷新表头状态

2. 静音所有输出通道

3. 打开帮助窗口

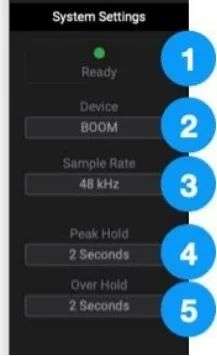

系统设置侧边栏

提供适用于整个录音系统的全局设置。



编辑

添加图片注释,不超过 140 字(可选)



编辑

添加图片注释,不超过 140 字(可选)

1. 系统状态显示 – 显示已连接硬件的状态

提供适用于整个录音系统的系统级设置。

● 绿灯 – 系统已就绪: 硬件已通过USB识别并连接。

● 红灯 – 暂未检测到适配的硬件。

2. Device 设备 - 当多个 Apogee 设备连接到同一个主机, 选择您需要专注在的设备 (比如需要被软件控制的设备) 在Device这个地方的下拉选项中。

3. Sample Rate 采样率 – 设置Boom的采样率。在某些情况下,此设置可能会被计算机上运行的软件覆盖 (例如:当 DAW工程开着的时候)。

4. Peak Hold - 设置峰值指示在电平表上保持的时间。

5. Over Hold - 设置过载指示在电平表上保持的时间。

6. 混音器视图 - 在主窗口中显示/隐藏混音器。

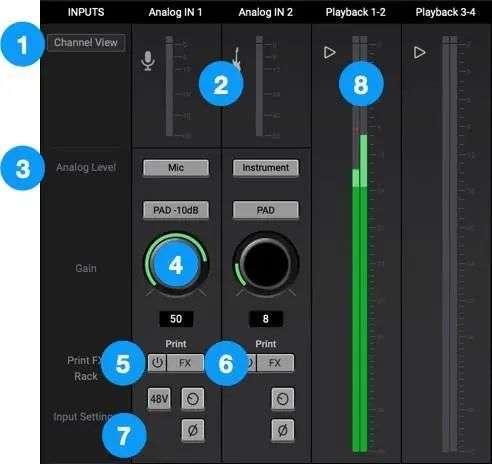

通道部分

主窗口的这一部分显示模拟和回放输入的通道。



编辑

添加图片注释,不超过 140 字(可选)

通用设置

1. Channel View 通道查看按钮 - 单击以显示/隐藏模拟输入和播放通道。

2. 输入通道电平表 - 显示通道的数字信号电平。模拟输入通道电平是经过 A/D 转换的。

Analog IN Channels 1-2 (模拟输入通道 1-2)

Analog IN channels 显示来自麦克风、乐器和其他模拟声源的输入。

● 模拟输入路由到软件 (DAW) 输入 1-2,同时路由到混音器输入。

3. Analog Level - 为模拟输入 Analog IN 1-2 选择输入模式。

● 将麦克风或DI盒连接到复合XLR 输入时,选择 Mic(仅限Analog IN 1)。

● 将吉他、贝司、键盘或其他乐器连接到 1/4” 输入时,选择 Instrument。

● 将标识 +4 dBu 输出电平(例如外部话放、压缩器或 EQ)的“专业”设备连接到 XLR 输入时,选择 +4dBu。

●将标识 -10dBV dBu 输出电平的“半专业”、hi-fi或乐器设备连接到 XLR 输入时,选择 -10dBV。

4. 增益控制 - 当模拟电平设置为麦克风或乐器时,调整前置放大器的增益。当模拟电平设置为+4dBu 或 -10 dBV 线路输入时,增益控制将会隐藏。

● 麦克风或乐器输入 - 如果即使在增益设置为 0 dB 时输入电平也太高(例如,在录制鼓或有源吉他/贝司等响亮的音源时),请单击 PAD 按钮。

5. ECS FX 开/关 – 打开/关闭 ECS FX 插件。

6. 显示/隐藏 ECS FX 窗口 -单击以显示/隐藏 ECS FX 窗口。

7. Input Settings 输入设置 - 为各种输入提供选项:

● 48V - 在相应的模拟输入通道上启用 48V 幻象电源。仅当Analog Level 设置为Mic 时可见。大多数电容麦克风需要 48V 幻象电源才能运行.

● Group - 链接每个模拟输入通道的增益控制。仅当模拟电平设置为麦克风或乐器时可见。通道分组之前存在的增益偏移将被保留。

● 相位反转 – 将模拟输入信号进行反相. 当使用 2 个拾音设备拾取单个声源时,反转一个的极性会产生更饱满的声音。例如,如果用两个麦克风在鼓面上录制一个鼓的声音,反转一个麦克风的极性会产生更饱满的声音和更多的低频。同样的原理适用于使用话筒拾音音箱和DI连接录制的电声乐器。


Playback 回放通道

8. Playback channels 回放通道代表来自您的音频软件(DAW)输出的回放信号。Boom提供两对立体声的回放输入,可以用来设置多种工作流:

● 将不同的监听混音发送到 Boom 的扬声器和耳机输出。在您的 DAW 中,使用主推子创建混音并路由到播放 1-2,然后使用推子前发送创建备用混音,路由到播放 3-4。接下来,在 Apogee Control 2 中,将 Speaker source 设置为 Playback 1-2,Headphone source 设置为 Playback 3-4。

● 实时直播和回放源的混合 - 将分配到 SW 输入设置为软件输入 1-2,可将 Spotify 和 Skype 等应用程序路由到播放 1-2(在操作系统音频设置中)并将 DAW 播放路由到播放 3-4(在 DAW 输出设置)

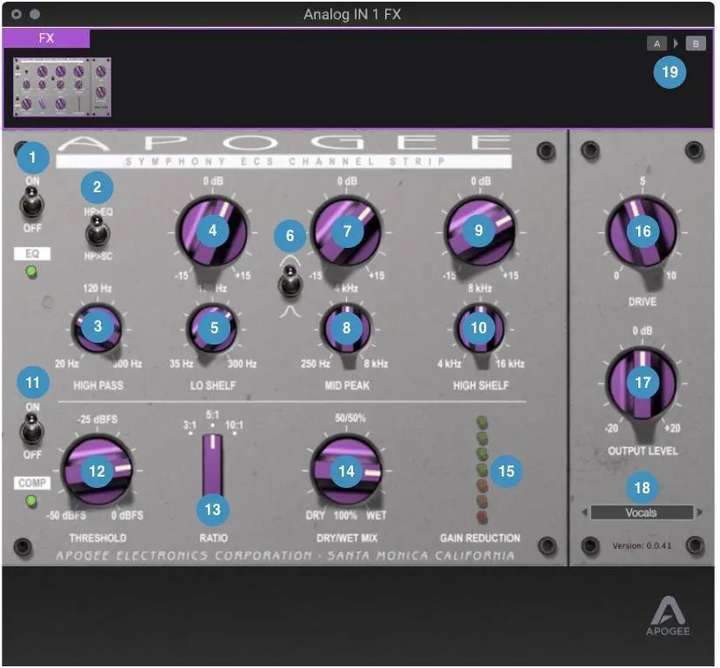

Symphony ECS Channel 通道条窗口



编辑


切换为居中

添加图片注释,不超过 140 字(可选)

1. EQ 开/关 – 点击开启/关闭 EQ

2. EQ高通/侧链高通 - 在两个可能的信号路径之间切换高通滤波器。

● HP > EQ (EQ高通) - 高通滤波器被插入到 EQ 信号链中,处理音频吞吐量。

● HP > SC (侧链高通) - 高通滤波器插入压缩器侧链,使压缩器对低频敏感度降低。

3. 高通频率 - 设置高通滤波器的频率。斜率固定为每倍频程 18 dB。

4. 低搁架式增益 - 将低频搁架式频段的增益设置在 -15 dB 到 +15 dB 的范围内。

5. 低搁架式频率 – 设置低频搁架式频段的频率。

6. 中频 Q - 将中频段的 Q(或带宽)切换为宽(上)或窄(下)。

7. 中频增益 - 在 -15 dB 到 +15 dB 的范围内设置中频段的增益。

8. 中频段频率 - 设置中频段的频率。

9. 高搁架式增益 - 将高搁架式频段的增益设置在 -15 dB 到 +15 dB 的范围内。

10. 高搁架式频率 – 设置高搁架式频段的频率。

11. 压缩器 开/关 – 点击开启/关闭压缩器。

12. 压缩器阈值 – 设置阈值 (在哪个电平值开始压缩)

13. 压缩比 – 设置当信号超过阈值后压缩的压缩比。举个例子,在3:1 的压缩比下, 每增加 3 dB 压缩器输出增加, 压缩器输入增加1 dB。

14. 压缩器 干/湿 混合 - 设置压缩器输出的湿(压缩过的)信号百分比。设置为 100%(完全顺时针)则表示仅输出压缩信号。尝试使用 50% 的 Mix 值对鼓和其他具有大瞬态峰值的声音源进行平行压缩。

15. 增益衰减量指示表 – 显示增益衰减量。

16. 过 载 – 从 0 往 1 0 转 动 将电平从细微饱和增加到失真。效果将应用于均衡器和压缩之后,输出电平之前。

17. 输出电平 - 调整此插件后最终的输出电平.

18. 预设保存/调用 - 加载、保存和切换出厂自带预设或用户自定义预设。

19. A > B – 点 击 A or B 切换 ECS 插件里A与B所有设置的页面快照。要加载 A 或 B 快照,请单击该字母。要将快照从 A 复制到 B,请单击 A,然后单击箭头。要将快照从 B 复制到 A,请单击 B,然后单击箭头。使用这些功能来优化设置,将它们复制到另一个快照以进一步优化,然后进行AB对比,直到您达到完美的设置。


将任何一个控制参数恢复到默认值, 按住Option(Mac 电脑)并单击该参数的控制旋钮/按钮。要输入具体数值,请双击控件. 要输入 1kHz 及以上的频率,请以“1200”或“1.2k”格式输入频率。

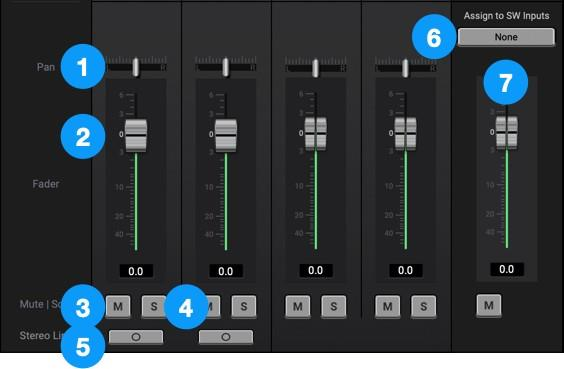

混音台部分

混音器部分提供用于混合模拟和回放输入的混音器。

● 当录音时,为了低延迟的监听,将混音器的输出路由至主输出和耳机输出;

● 使用Assign to SW Inputs 设置, 将混音器的输出直接路由到音频软件的输入。



编辑

添加图片注释,不超过 140 字(可选)

1. 通 道 P a n 声相控制 - 设置混音器立体声输出中通道信号的左右位置。

● 按住Option并单击可以将Pan调回中央(0)的位置

● Option+Command并单击可以将混音器上所有Pan的位置调回到中央(0)。

2. 通道推子 - 设置混音器立体声输出中通道信号的电平。

● 按住Option并点击, 将推子上电平恢复到 0dB.

● Option+Command并点击将所有推子恢复到 0dB.

3. 通道Mute 静音按键 – 将混音器立体声输出信号静音。

● 按住Command并点击M可将所以通道静音。

4. 通道 Solo 独奏安静 – 让通道独奏 – 其它通道将被静音 (除非它们的Solo按钮也被开启着)

● 按住Command并点击可让所有通道Solo独奏。

● 按住Control并点击Solo 按键可以打开Solo保护模式, 无论其他通道的独奏状态如何,该通道都不会被静音。

5. 立体声连接

6. Assign to SW Inputs:将混音器的输出分配给软件输入。来自混音器主输出的信号被路由到 DAW 输入,替换来自模拟输入 1-2 的信号。

7. 混合母线推子 - 设置混音器的输出电平。

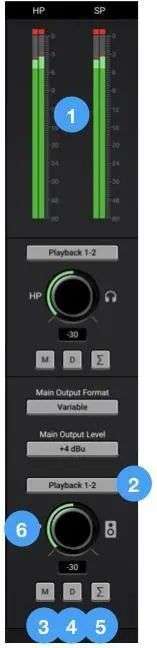

监听/输出部分

在监听/输出部分,选择要路由到主输出和耳机输出的信号,然后控制他们的音量。输出电平表显示输出端是否存在信号,可用作诊断工具。

即使一次只有一个输出处于活动状态,仍然可以为耳机和扬声器输出设置不同的信号源和输出电平。




添加图片注释,不超过 140 字(可选)

1. 输出电平表 – 显示主输出或耳机输出的数字源电平信号

以下是可用于主输出和耳机输出的设置:

2. 信号源 – 选择输出 (主输出或耳机输出)的信号源.

● SW Playback - 将选定的立体声播放信号从音频软件路由到输出。

● Direct Mixers - 将立体声信号从选定的混音器路由到输出。

● HW:Inputs - 将选定的单声道或立体声信号从选定的硬件输入路由到输出。

3. Mute静音 – 静音所有输出

4. Dim衰减 - 将输出衰减(降低)15 dB;

5. Sum to Mono - 在输出处将左右信号折叠成单声道。此组合信号通过左右输出发送,可用于验证立体声混音的单声道兼容性。

6. 输出电平控制 – 设置输出的听音电平。

BOOM声卡的注册、软件安装和基础功能设置请参考往期新闻:

》Apogee BOOM声卡快速上手:注册安装及设备连接
