Kelly SHU FLATZ™ 安装指南

/ 阅读:168
作者: 怡同科技



添加图片注释,不超过 140 字(可选)



这期将讲解Kelly SHU FLATZ™的安装

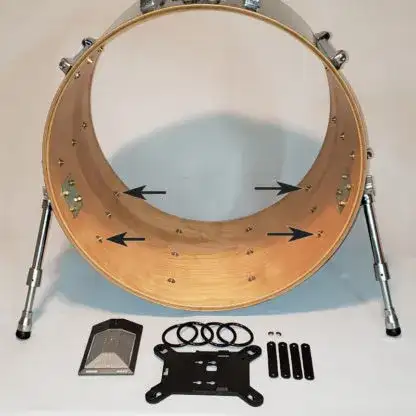

步骤 1:进入鼓的内部,找到图示的4 颗调音螺丝。 这些螺丝将作为橡胶减震圈和减震支架系统的固定点。




添加图片注释,不超过 140 字(可选)

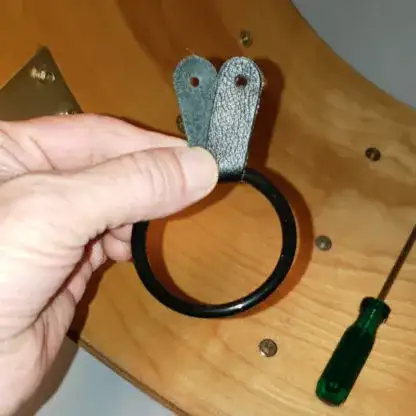

步骤2: 取下螺丝。将FLATZ™附带的皮条穿过橡胶隔离圈。将皮革包裹在橡胶圈上,使皮条上的孔对齐。将螺丝穿过皮条上的两个孔,然后装回到它到原始位置。




添加图片注释,不超过 140 字(可选)

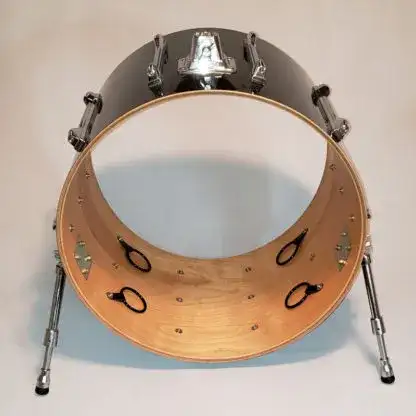

步骤3:重复步骤2,安装剩余的3套皮条和橡胶隔离圈。如图所示安装。

提示:安装隔离圈时,请调整皮革的方向,使其全部朝向中心点。




添加图片注释,不超过 140 字(可选)




为方便起见,我们建议先将界面麦克风插入 Kelly SHU FLATZ™ 安装底座,然后再进行下一步。


如果您要安装 SHURE®、sE Electronics® 或 Behringer 电容麦克风:

Kelly SHU FLATZ™ 设计用于支持 sE Electronics® BL8、Shure BETA 91A®、Shure BETA 91® 和 Shure SM91® 电容麦克风,包装内含两个推入式插扣。将麦克风从背后的孔插入插扣,即可将其固定在 FLATZ™ 安装底座上。要取下它,只需将背面的插脚挤压并向外推即可。


注:Behringer® BA 19A 麦克风的长度比该支架支持的其他型号的麦克风短,因此上面提到的固定钉与该型号不兼容。


如果您要安装 Sennheiser E901® 电容式界面麦克风:

Kelly SHU FLATZ™ 设备支持 Sennheiser E901® 麦克风,包装内附有魔术贴固定带。使用时,请将固定带向上穿过 FLATZ™ 底座的一个侧槽,并将其绕过麦克风顶部。将固定带向下穿过麦克风另一侧的侧槽。请将固定带穿过另一端的金属扣,用力拧紧,并将魔术贴部分贴合在一起。

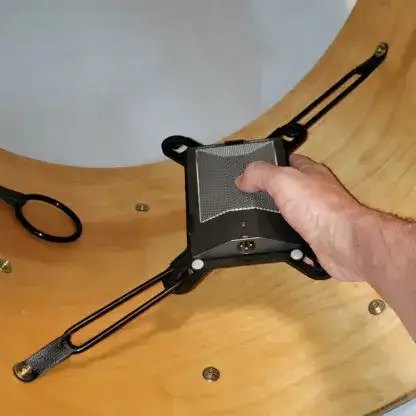

步骤 4:将支撑环以图示对角的方式连接。然后安装好另一组。




添加图片注释,不超过 140 字(可选)

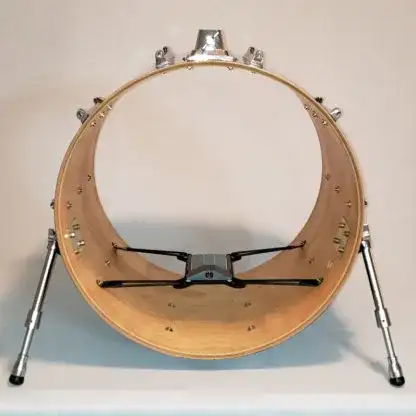

安装完毕
